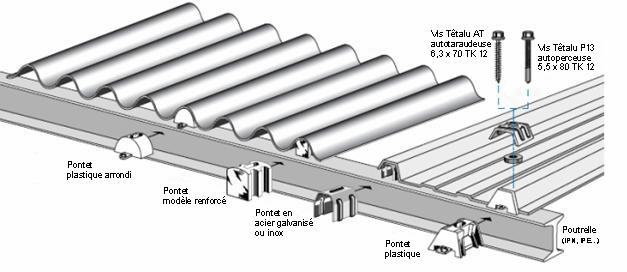

Pontets - supports d'onde
pour plaques translucides
L'emploi de pontets ou supports d'onde est obligatoire
pour la mise en œuvre des plaques éclairantes
en polyester armé de fibres de verre (voir les DTU du CSTB).
Les pontets sont toujours disposés sur une panne
et les fixations se font toujours en sommet de nervures
principales des plaques.

Pontet modèle ordinaire
plastique
Profil Réf. Poids ‰ Cond.
P.O. 76 x 18 7618-37 2 100
G.O. 177 x 51 17751-37 10 100

Pontet plastique
pour bac nervuré
Haut. Profil Réf. Poids ‰ Cond.
H = 34 4034-40 13 100
H = 39 4039-40 14 100
H = 44 4044-40 15 100



Pontet plastique arrondi
Profil Réf. Poids ‰ Cond.
P.O. 76 x 18 7718-040 6 100



Pontet modèle renforcé
plastique
Profil Réf. Poids ‰ Cond.
P.O. 76 x 18 7618-40 6 100
G.O. 177 X 51 17751-40 14 100
Gréca H = 18 2518-40 5 100
Nervaclair H = 29 24729-40 11 100
Nergal 840 H = 25 4025-40 15 100

Nous avons la possibilité de livrer des supports d'onde en acier inox 18/10 ou en acier galvanisé recouvert de polyester ( prix sur demande).
  Pontet en acier galvanisé Z275
pour profil H = 18 à
H = 34
Haut.Profil Réf. Poids ‰ Cond.
H = 18 18-40 23 1000
H = 24 24-40 26 1000
H = 28 28-40 27 500
H = 34 34-40 30 500
Pontet en acier inox 18/10
pour profil H = 34à
H = 50
Haut. Profil Réf. Poids ‰ Cond.
H = 34 34-004 30 500
H = 39 39-004 33 500
H = 44 44-004 34 500
H = 50 50-004 50 500


Pontet en acier galvanisé Z275
pour profil H = 39 à
H = 125
Haut. Profil Réf. Poids ‰ Cond.
H = 39 39-40 33 500
H = 44 44-40 34 500
H = 50 50-40 50 500
H = 59 59-40 58 500
H = 77 77-40 76 500
H = 125 125-40 110 500

Plaquettes et cavaliers avec rondelles comprises
pour plaques translucides
COUVERTURE PROFILS ONDULÉS COUVERTURE PROFILS NERVURÉS


Plaquette ovale alu profil P.O.
(76 x 18) et G.O. (177 x 51)
avec rondelle PVC à cheminée incorporée.
Dim. Réf. Poids ‰ Cond.
40 x 28 x 6 402806-32 4 100
40 x 28 x 8 402808-32 4 100

Cavalier Gréca
avec rondelle spéciale à décompression.
Attention : la pose des plaques PVC étant délicate, se conformer en tous points aux prescriptions de la Sté SOLVAY qui apporte l'assistance technique.

Matiére Dim. Réf. Poids ‰ Cond.
Acier laqué Ø 6 6206-32 18 100
Acier laqué Ø 8 6208-32 18 100
Acier inox 18/10 Ø 6 6206-65 18 100
Acier inox 18/10 Ø 8 6208-65 18 100
Rondelle spéciale
à décompression 		Ø 6 220505-37 1,5 100
Rondelle spéciale
à décompression 		Ø 8 220507-37 1,5 100



Cavalier alu
avec rondelle PVC
à cheminée incorporée.

Profil Dim. Réf. Poids ‰ Cond.
P.O. carré Ø 6 251806-32 4 100
P.O. carré Ø 8 251808-32 4 100
Crémaillère Ø 6 501806-32 9 100


Rondelle PVC
à cheminée pour plaquettes et cavaliers.
Dim. Réf. Poids ‰ Cond.
Ø 6 200610-37 1,5 100
Ø 8 200810-37 1,5 100


Plaquette ovale galvanisée
profil P.O. (76 x 18)
avec rondelle EPDM à cheminée incorporée.
Dim. Réf. Poids ‰ Cond.
40 x 28 x 6 402816-28 7 100
40 x 28 x 8 402818-28 7 100




Plaquette ovale galvanisée prélaquée de couleur
profil P.O. (76 x 18)
avec rondelle EPDM à cheminée incorporée.
Dim. Réf. Poids ‰ Cond.
40 x 28 x 6 xxxx-xx 7 100
40 x 28 x 8 xxxx-xx 7 100
Plaquette galvanisée
profil G.O. (177 x 51)
avec rondelle EPDM à cheminée incorporée.

Dim. Réf. Poids ‰ Cond.
40 x 40 x 6 4006-29 11,5 100
40 x 40 x 8 4008-29 11,5 100

Cavalier alu Nervaclair
avec rondelle PVC à cheminée incorporée.
Dim. Réf. Poids ‰ Cond.
Ø 6 2906-32 4 100
Ø 8 2908-32 4 100


Rondelle EPDM
à cheminée pour plaquettes.
Dim. Réf. Poids ‰ Cond.
Ø 6 210610-37 1,5 100
Ø 8 210810-37 1,5 100
