Comment fixer un sous plafond (faux plafond) ?
Introduction
Un faux plafond permet d’habiller et isoler le plafond, mais également de passer les gaines techniques et l’éclairage…
Il est maintenu par une ossature secondaire (rails, profilés), qui est fixée sur la structure porteuse du bâtiment, à l’aide de suspentes (tiges filetées…) et de pitons ou attaches.
Le type de fixation est défini selon la nature de la structure porteuse.
A) Structure Métallique d’épaisseur 5 à 13 mm (type poutrelle…)
B) Structure Métallique d’épaisseur 2 à 5 mm (type Z, tube…)
C) Structure Bois naturel ou lamellé collé
D) Structure béton
A) Fixation sur support métallique d’épaisseur 5 à 13 mm

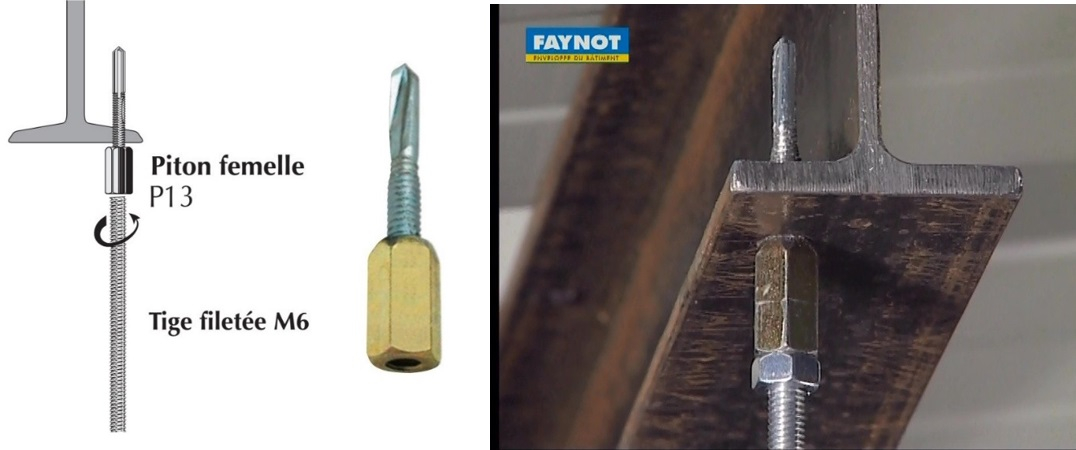

A-1) A l’aide de Piton autoperceur Femelle P13 :
Piton autoperceur P13 femelle constitué d'une tête hexagonale H10 avec un taraudage femelle M6 et d'une vis autoperçeuse P13 (pour panne d'ép. 5 à 13 mm). La pose se fait à l’aide d’une visseuse et d’une douille H10.
La tige filetée (suspente) M6 se visse ensuite dans le piton. Un contre écrou permet de bloquer la tige en rotation.

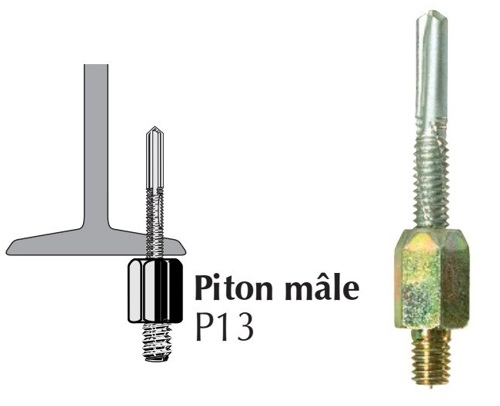

A-2) A l’aide de Piton autoperceur Mâle P13 :
Piton autoperceur P13 mâle constitué d'une tête hexagonale H10 avec un filetage M6 et d'une vis autoperçeuse P13 (pour panne d'ép. 5 à 13 mm). La pose se fait à l’aide d’une visseuse et d’une douille H10. Un Cavalier support de rail et un écrou M6 peuvent ensuite être installés sur la partie filetée.

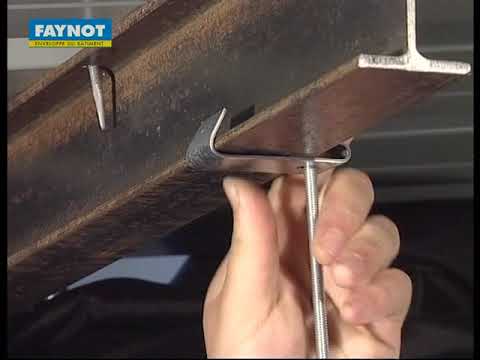

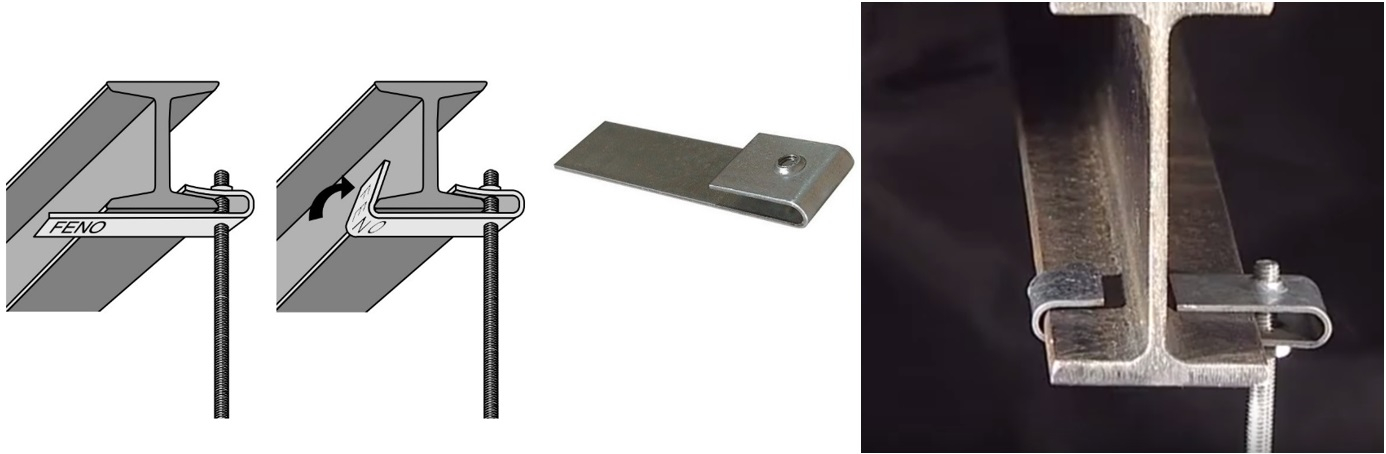

A-3) A l’aide de l’attache FENO S :
L'attache FENO S est fabriquée en acier galvanisé à chaud Z275, et dispose d’un trou taraudé M6. La mise en place s’effectue sans perçage du support.
Mise en œuvre : positionner l’attache sur son support => visser la tige filetée dessus => replier l’aile autour du support à l’aide d’un marteau et d’une pince => visser un contre écrou.

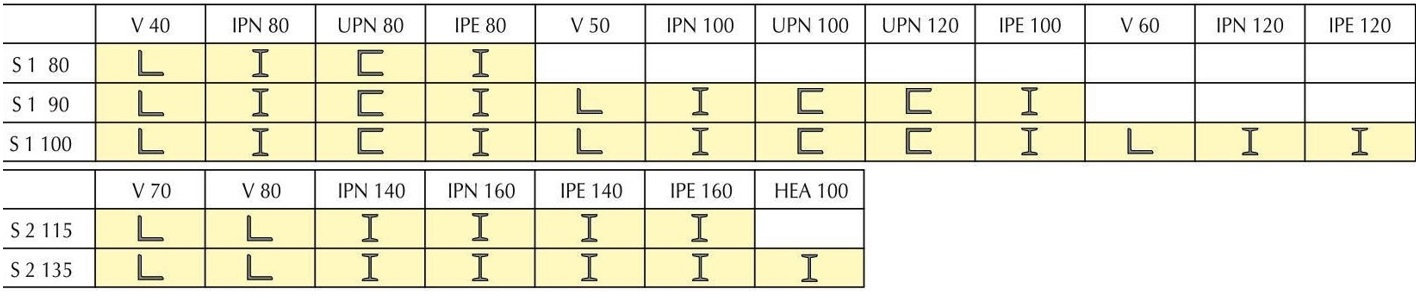

Plusieurs tailles disponibles selon la forme et l’épaisseur du support :
B) Fixation sur support métallique d’épaisseur 2 à 5 mm

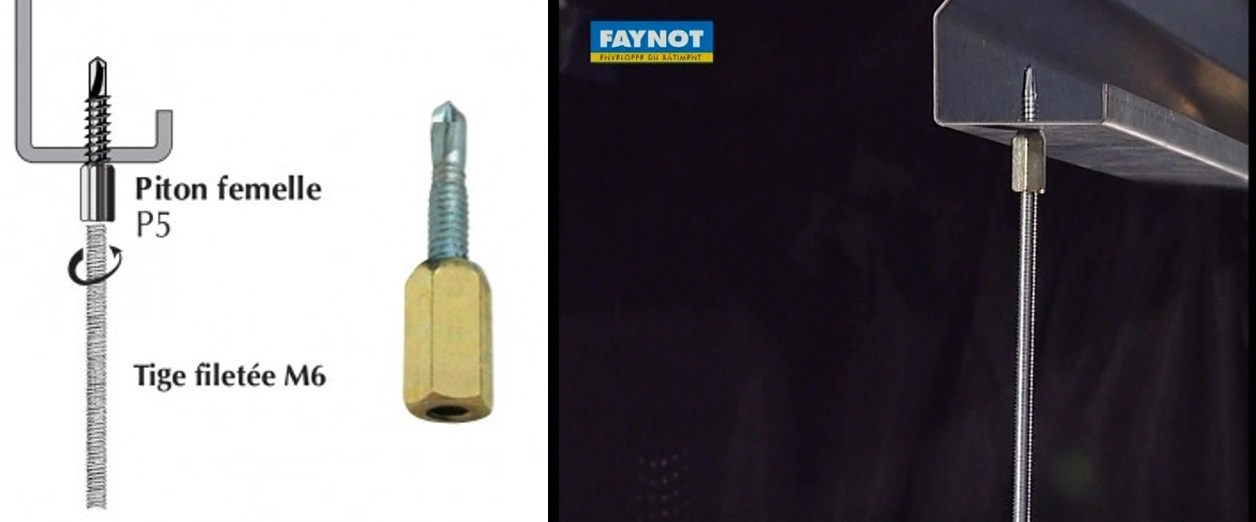

B-1) A l’aide de Piton autoperceur Femelle P5 :
Piton autoperceur P5 femelle constitué d'une tête hexagonale H10 avec un taraudage femelle M6 et d'une vis autoperçeuse P5 (pour panne d'ép. 2 à 5 mm). La pose se fait à l’aide d’une visseuse et d’une douille H10.
La tige filetée (suspente) M6 se visse ensuite dans le piton. Un contre écrou permet de bloquer la tige en rotation.

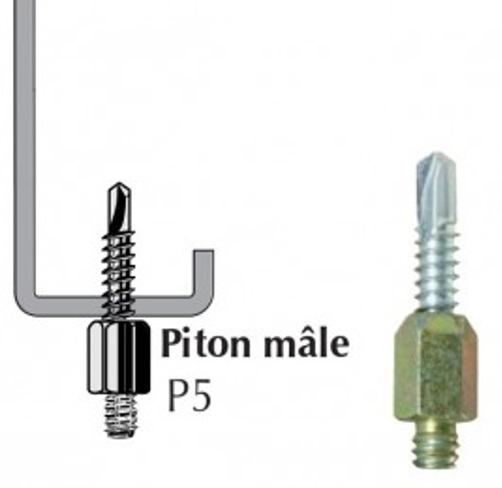

B-2) A l’aide de Piton autoperceur Mâle P5:
Piton autoperceur P5 mâle constitué d'une tête hexagonale H10 avec un filetage M6 et d'une vis autoperçeuse P5 (pour panne d'ép. 2 à 5 mm). La pose se fait à l’aide d’une visseuse et d’une douille H10.
Les Pitons Mâle permettent de visser directement une pièce taraudée M6, élément de l’ossature, ou de serrer un élément percé à l’aide d’un écrou M6.
B-3) A l’aide des attaches FENO :

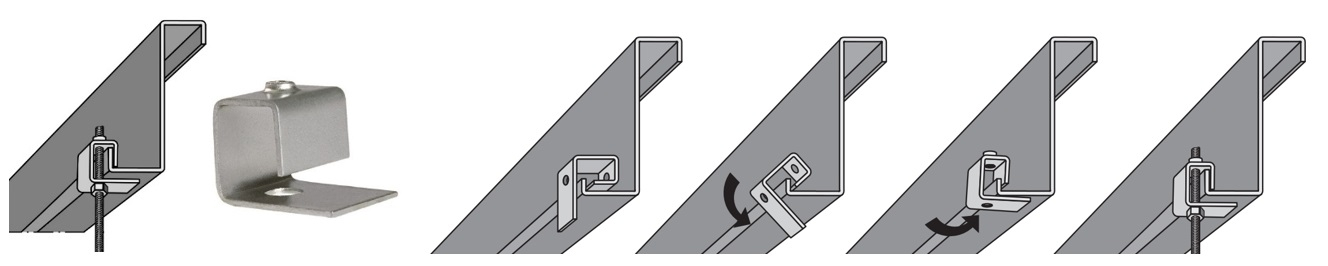

Attache FENO Z
L'attache FENO Z est fabriquée en acier galvanisé à chaud Z275, et dispose d’un trou taraudé M6. La mise en place s’effectue sans outil.

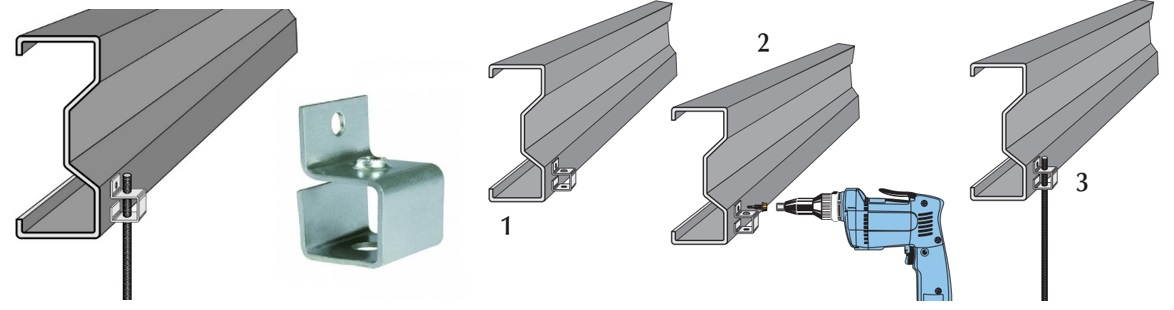

Attache FENO M
L'attache FENO M est fabriquée en acier galvanisé à chaud Z275, et dispose d’un trou soyé taraudé M6. Cette attache permet de solliciter la panne dans sa partie indéformable (conseillée pour la pose de sous-plafond lourd). Elle peut être utilisée sur d’autres types de supports (Tube carré, panne Z, panne bois…). Elle est associée avec une Vis TH autoperçeuse P4 TH8 (Perçage de 1,5 à 4 mm).
C) Fixation sur support bois

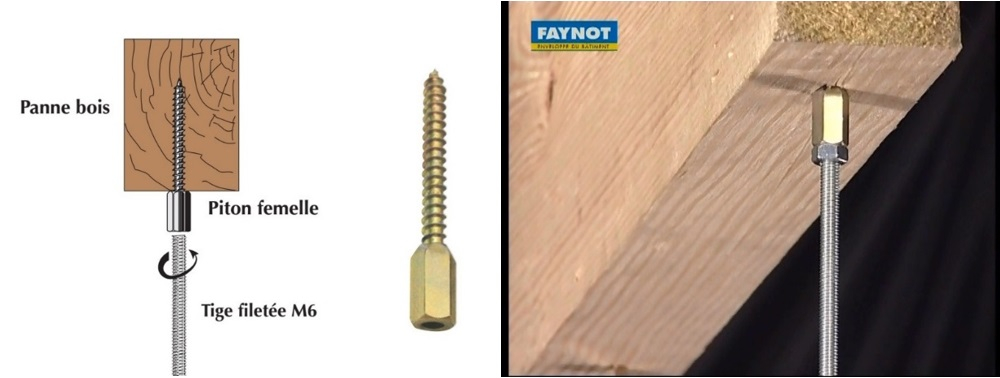

C-1) A l’aide de Piton Autotaraudeur Femelle :
Piton femelle autotaraudeur constitué d'une tête hexagonale (10 mm sur plat) avec taraudage femelle M6 intérieur et d'une vis autotaraudeuse A.T. 6,3 x 55. Les pitons de fixation avec trou taraudé M6 permettent de visser directement une tige filetée M6. Pose avec douille H10.

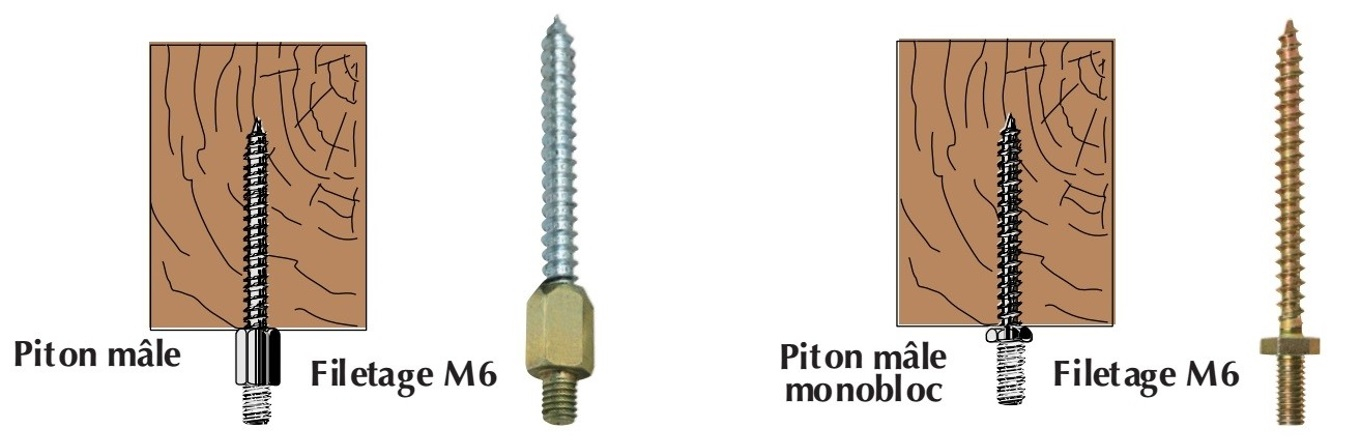

C-2) A l’aide de Piton Autotaraudeur Mâle : 2 versions :
- Piton mâle autotaraudeur constitué d'une tête hexagonale (10 mm sur plat) avec partie filetée mâle M6 et d’une vis autotaraudeuse A.T. 6,3 x 55.
- Piton mâle monobloc autotaraudeur 6 x 60 constitué d’une tête hexagonale (10 mm sur plat) avec partie filetée M6 (longueur 13 mm).
Les Pitons de fixation avec partie filetée mâle permettent de visser directement une pièce taraudée M6, élément de l’ossature, ou de serrer un élément percé à l’aide d’un écrou M6.

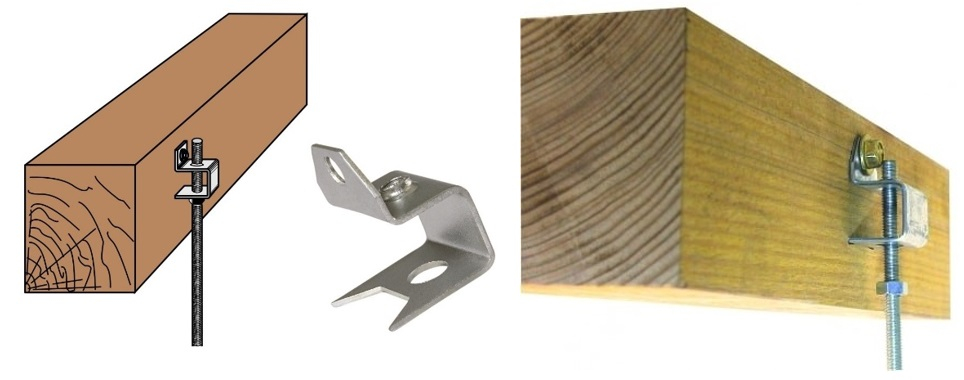

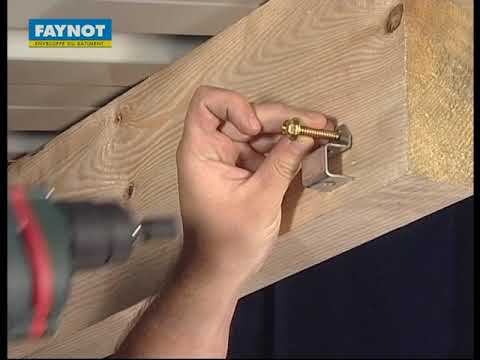

C-3) A l’aide de l’attache FENO B :
L'attache FENO B est fabriquée en acier galvanisé à chaud Z 275. Elle dispose d’un trou soyé M6, permettant la mise en place d’une tige filetée.
La mise en place s'effectue simplement en préfixant l'attache B à l'aide d'un marteau. Le blocage final est réalisé par l'intermédiaire d'une vis TH AT 6,3 x 35.
D) Fixation sur support béton

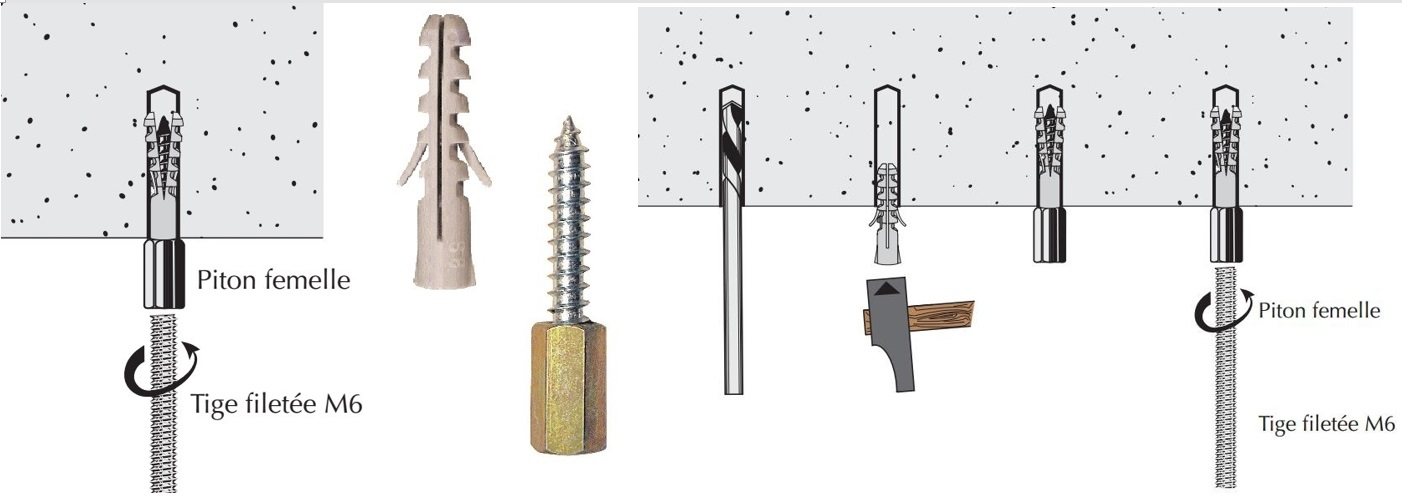

D-1) A l’aide de Piton Femelle + cheville nylon :
Piton femelle autotaraudeur A.T. constitué d'une tête hexagonale (10 mm sur plat) avec taraudage femelle M6 intérieur et d'une vis autotaraudeuse A.T. 6,3 x 35. Les pitons de fixation avec trou taraudé M6 permettent de visser directement une tige filetée M6. Pose avec douille H10.
Associé avec une cheville nylon 8 x 40. Perçage béton Ø 8 mm avec une profondeur perçage : 45 mm

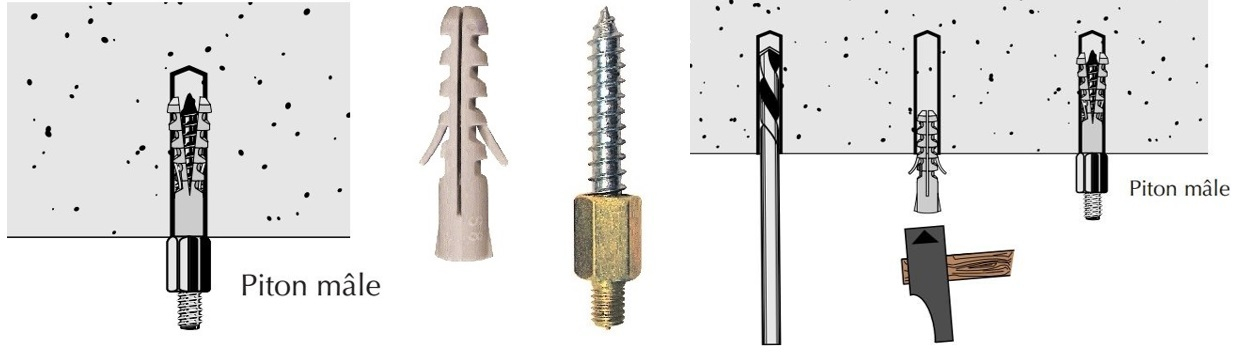

D-2) A l’aide de Piton Mâle + cheville nylon :
Piton mâle autotaraudeur A.T. constitué d’une tête hexagonale (10 mm sur plat) avec partie filetée mâle M6 et d’une vis autotaraudeuse A.T. 6,3 x 35. Les pitons de fixation avec partie filetée mâle permettent de visser directement une pièce taraudée M6, élément de l’ossature, ou de serrer un élément percé à l’aide d’un écrou M6. Pose avec douille H10.
Associé avec une cheville nylon 8 x 40. Perçage béton Ø 8 mm avec une profondeur perçage : 45 mm

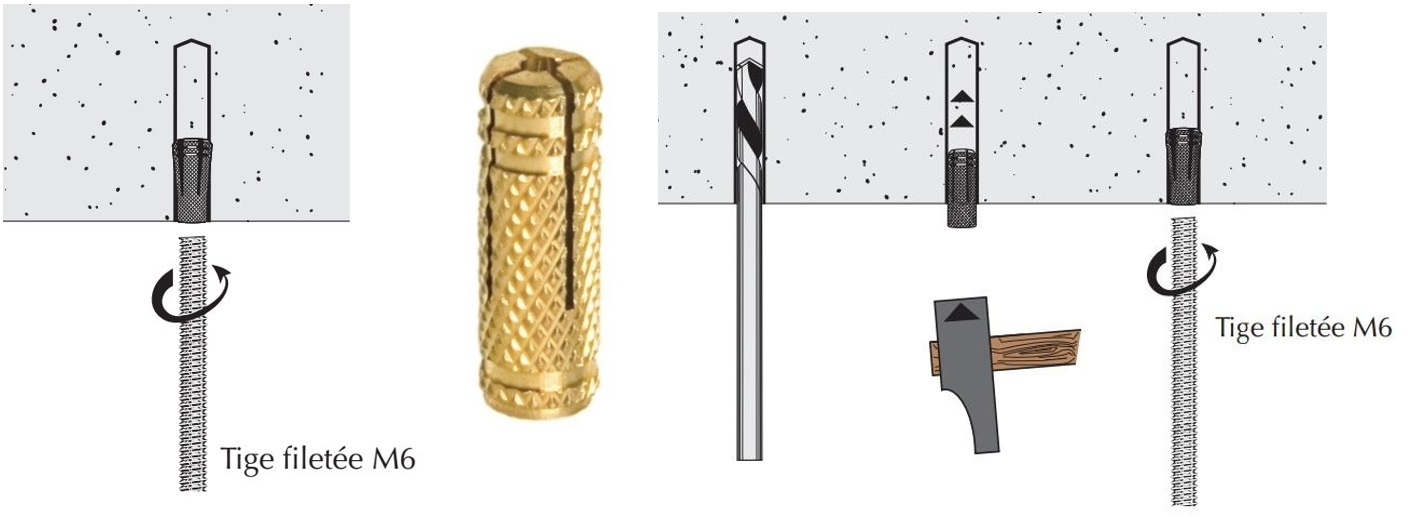

D-3) A l’aide d’une cheville laiton :
Cheville laiton avec trou taraudé M6. Dimension extérieure 8 mm. Longueur 24 mm. Pose rapide et simple.
Perçage béton Ø 8 mm. Profondeur perçage : 38 mm.
Les chevilles laiton avec trou taraudé M6 permettent de visser directement une tige filetée M6.
Accessoires
Manchons de couplage et de réduction :

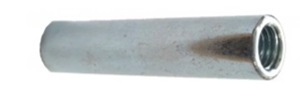

Manchons de couplage cylindrique. En acier zingué, pour le couplage / raboutage de tiges filetées M8.
Diamètre extérieur 11mm - longueur 50 mm
Manchons de couplage hexagonaux. En acier zingué bichromaté, pour le couplage / raboutage de tiges filetées
Taraudages choix : M6-M6 ou M8-M8
Manchon Réducteur hexagonal avec taraudage M6 d'un côté et M8 de l'autre côté, pour le couplage / raboutage de tiges filetées. En acier zingué.
Ecrous, rondelles et tiges filetées :
Ecrou hexagonal en acier zingué. Filetage ISO de M6 à M22
Rondelles plates en acier zinguée, pour tiges filetées de M6 à M22

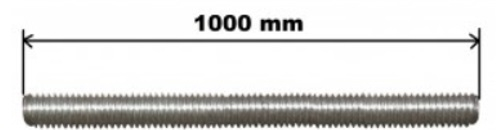

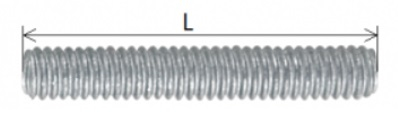

Tige entièrement filetée, en acier zingué. Longueur 1 m. Filetage ISO de M6 à M22
Tiges filetées M8 de courtes longueurs.
Filetage standard ISO M8 (pas de 1.25mm). Matériaux : acier standard. possibilité de réaliser en aluminium ou inox sur demande.
Autres accessoires :

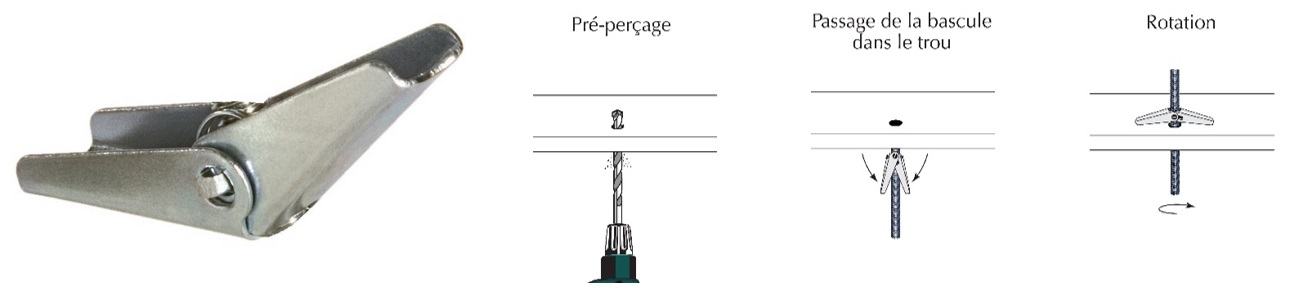

Ecrou M5 à bascule avec ressort, en acier zingué. Pour fixation légère d’éléments divers dans matériaux creux (brique, parpaing, plaque de plâtre, cloison creuse…).
S’associe avec vis, crochet ou tige filetée M5. Dispose de deux ailes de 25mm articulées qui s’écartent sous l’effet d’un ressort (fixation à ressort)

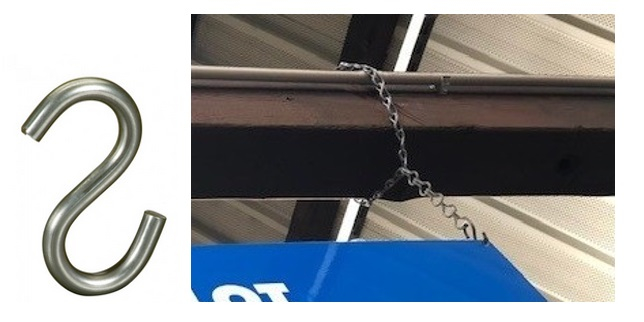

Esse pour accrochage d'accessoires, panneaux, enseignes
Réalisé en fil Ø5.2 mm. Disponible en acier galvanisé et acier inoxydable.
Peut être associé également avec les chainettes

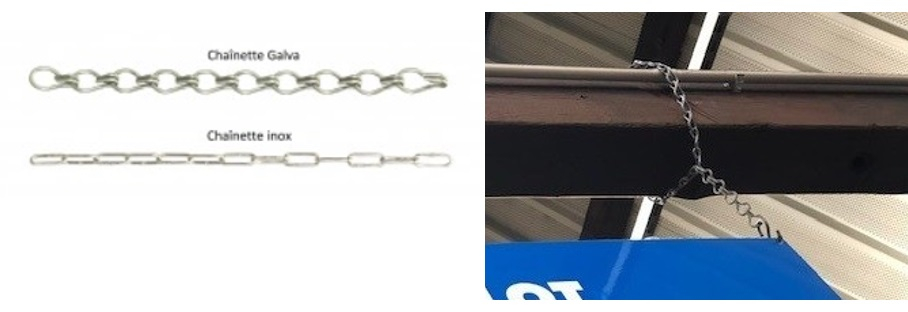

Chaînette pour la fixation, la suspension d'accessoires, des panneaux, enseignes...
Chaînette en acier galvanisé à chaud ou en acier inoxydable A4. Longueurs au choix.
Utilisation intérieure ou extérieure

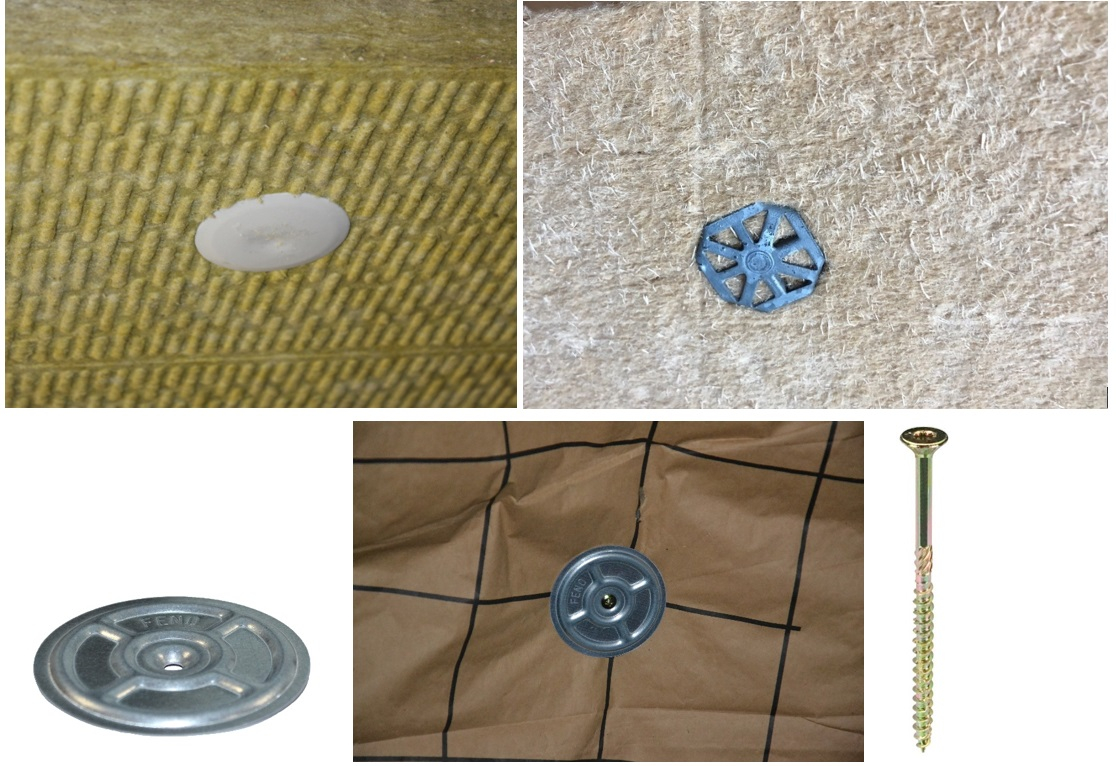

Fixation d’isolant en sous face
Fixation du plafond sur l’ossature

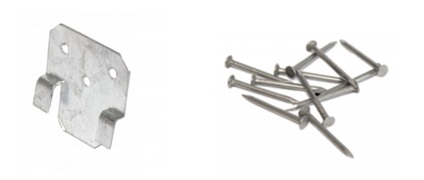

Clip pour fixation invisible de lame de lambris. En acier galvanisé 25x25x0.5mm. Dispose de 3 trous pour vis ou pointe Ø2mm. Pointes acier 2x25mm en option. S'emboite sur le retour arrière (de la gorge) d'épaisseur 3mm maximum :

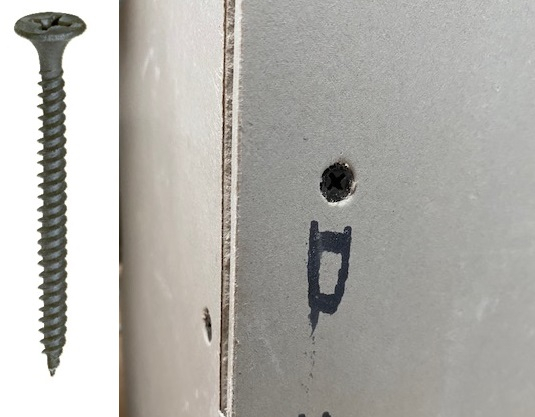

Vis en acier traité phosphaté noir avec pointe clou à pénétration rapide, à tête fraisée empreinte Phillips N°2.
Pour la fixation de plaque de plâtre, d'isolant, bois... sur support bois ou métallique (d'épaisseur 1 mm maximum).
