Isolation Thermique par l'extérieur

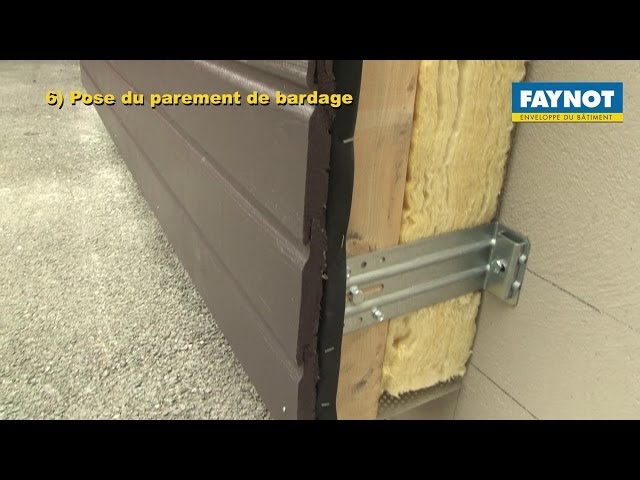

Visionner le principe

Les équerres Faynot ont été spécialement conçues pour répondre aux règles générales de conception et de mise en œuvre des ossatures bois et métalliques et des isolations thermiques des bardages rapportés
(cahiers 3316 et 3194 du CSTB).

Nos équerres de bardage ont pour objet principal la mise en œuvre d’une ossature secondaire, dont le but est d’améliorer les performances thermiques dubâtiment.
La longueur des équerres de bardage Faynot, de 40 à 600 mm, permet la mise en place d’un ou plusieurs matelas d’isolants, dans le but d’atteindre des résistances thermiques très élevées
(R = 10 m2.K/W pour 350 mm d’isolant 35).

L’ossature secondaire, verticale ou horizontale, bois ou métallique, permet de recevoir un bardage rapporté constitué de clins bois, de clins fibres-ciment, de parements composites, PVC ouautres matériaux...
Nos équerres de bardage ont un profil spécial qui leur assure une très grande rigidité.
Elles sont fabriquées à partir d’acier galvanisé à chaud ou d’acier inoxydable pour les protéger contre la corrosion.



Ossature Verticale

Ossautre-verticale


Ossature Horizontale

Ossautre-horizontale

Fermer

Résumé de votre sélection
- - - -
Corriger mon choix
Vidéo de mise en oeuvre Documentation Complète ITE bardage
Simuler mon projet en ossature verticale

Mon Projet ITE Bardage

cas1 cas2 cas3
Votre sélection - Cliquez et Choisissez

Mes produits Faynot
Calculer ma Quantité
Surface du bardage (m2)
Entraxe des chevrons (m) (que vous avez sélectionné avant)
Entraxe des équerres (m) (pour information)
Calcul !
^
Nombre d'équerres :
Nombre Tirefond central :
Nombre Tirefond blocage :
Nombre fixisol :
Nombre dentisol :
Nombre Vis pour dentisol :
Longueur Bande ParePluie (m) :

Calcul valable uniquement pour des produits FAYNOT.
Voir le domaine d'application utilisé pour le calcul
Domaine d'application
Ossature verticale bois, de hauteur maximale 20m
Isolant en laine minérale de densité maximale 39kg/m3
Chevron bois de section 6x8, de densité 500kg/m3
Contre latte, cas 1 et 3, de section 27x40, de densité 500kg/m3
Bardage : poids maximal de 20kg/m2, déformation sous charge verticale de 3mm
Vente : Zone 4 (NV), pression dynamique normale , effet de site exposé
