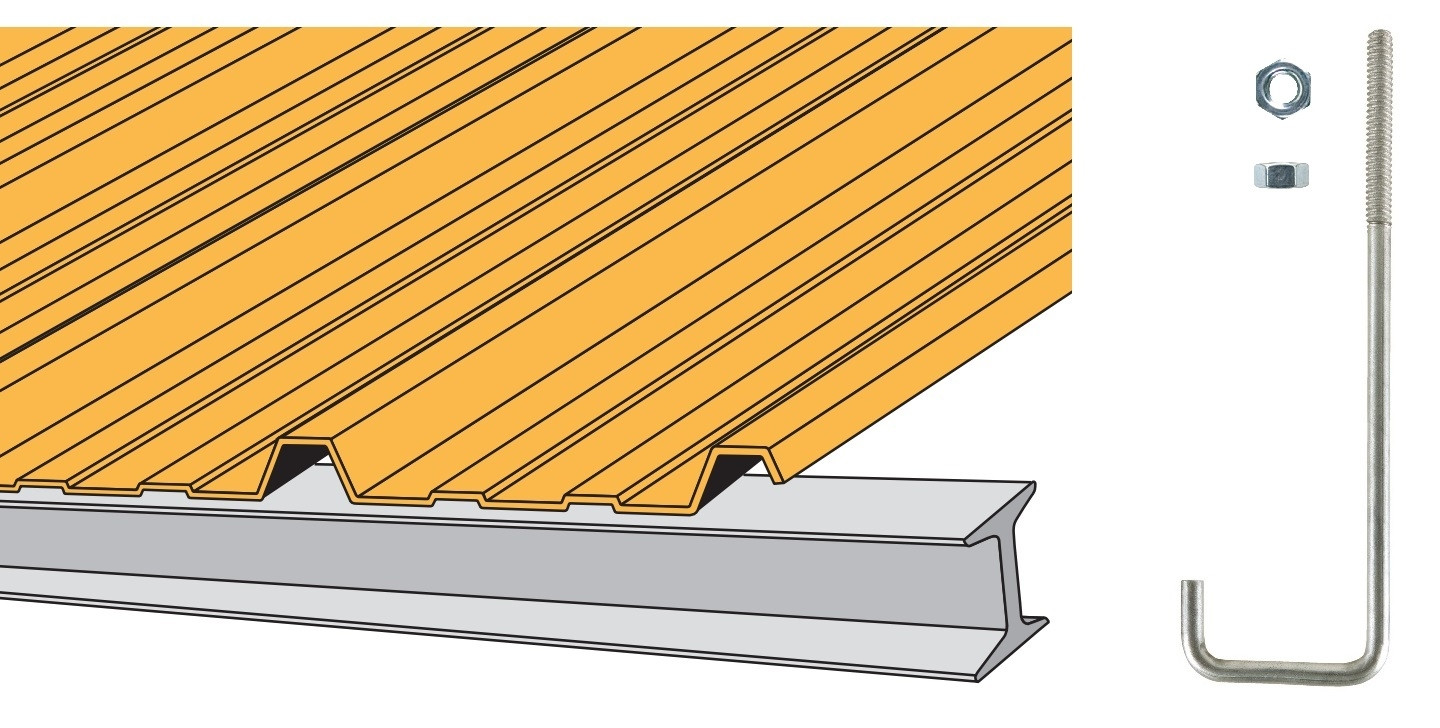

Se référer au schéma en image pour différencier IPN et IPE
A associer avec une rondelle d'étanchéité Ø20 et cavalier adapté à la forme de la couverture.
Pour information le dépassement D pour la fixation en sommet d’onde est de 70 mm
Crochet adapté au couverture bacs acier avec une hauteur de nervure de 39 à 50 mm.
Conforme DTU40.35 - NFP 34-205
L’utilisation de crochets pour la fixation des bacs aciers (tôles d’acier nervurées) sur charpente métallique demeure une solution simple et efficace. Il s’agit d’une méthode de fixation traditionnelle qui a largement fait ses preuves.
Le crochet doit être adapté à la poutrelle de la charpente métallique.
Le pré-perçage des plaques en sommet d’onde doit être réalisé par un foret à un diamètre supérieur de 1mm à celui du crochet (préconisation du DTU 40.37).
Le blocage final et l’étanchéité sont réalisés par les cavaliers et rondelles d’étanchéité prévues à cet effet (rondelle EPDM placée sous le cavalier). La forme du cavalier doit être adaptée à la forme de la nervure du bac. Le serrage du cavalier sur le trapèze de la nervure du bac est réalisé à l’aide d’un écrou vissé sur la partie filetée du crochet dépassant de la nervure.
En complément :
Des compléments d’étanchéité (joints mastics butyl rectangulaires et en joint butyl en U pour sommet d'onde) sont parfois nécessaires (pentes faibles, longueurs importantes de rampant de toiture…)
En cas de présence de bacs translucides disposées sur la toiture réalisée en bac acier, il convient de mettre des pontets pour les supporter. (pontets dont la hauteur est identique que celle de la nervure du bac)
En cas d’espacement important entre les pannes de la charpente métallique, il est préconisé de couturer les bacs aciers aux recouvrements (vis de couture).
Pour obturer les ondes en bas de toiture (sablière ou égout), nous proposons des closoirs en mousse
Pour éviter l’intrusion de petits animaux en bas de toiture, tout en gardant la ventilation en sous face des bacs, nous proposons des closoirs peigne.
