Comment fixer un chevron bois sur des pannes métalliques (type IPN, IPE) ?

Il existe deux solutions pour fixer un chevron bois sur des pannes métalliques (type IPN, IPE) :

1) Par attache métallique :

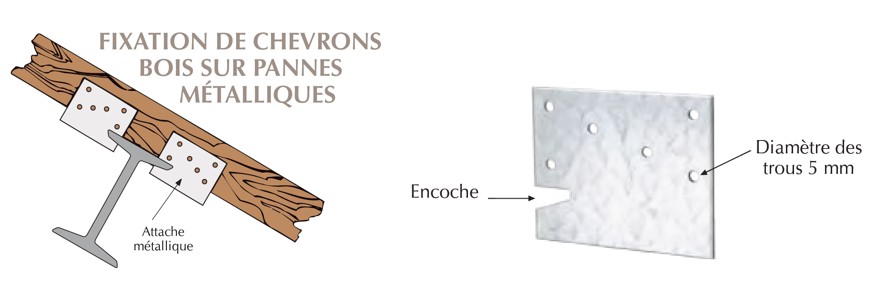

Il s’agit d’une attache métallique qui permet de fixer des chevrons ou des solives en bois sur des pannes métalliques (pannes I de type IPN, IPE : jusque 200 mm).

Ces attaches fonctionnent comme de véritables « sabots » ou « connecteurs » (éléments de connectique).

L’attache est fixée au chevron bois à l’aide d’au minimum 4 pointes torsadées de Ø 3,2 x 40 zinguées (réf. 3240-017) ou galvanisées à chaud au trempé (réf. 13240-017).

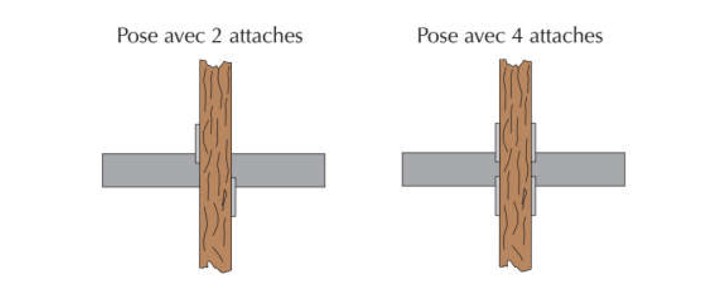

L’assemblage est réalisé à l’aide d’attaches de part et d’autre du chevron, soit par 2 attaches en quinconce, soit par 4 attaches.

Lien d’accès à la page produit : https://www.faynot.com/attache-chevron-poutrelle.html

2) Par vis autoperceuse à tête fraisée :1)

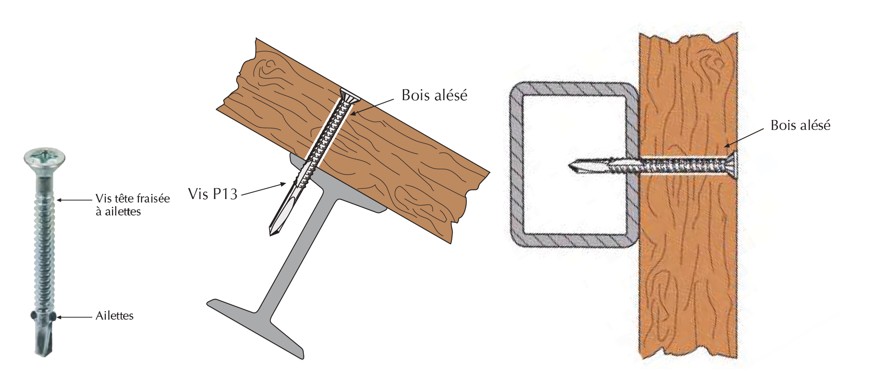

Il s’agit de vis autoperceuses, à tête fraisée, équipées d’ailettes qui permettent de fixer des éléments en bois (type chevron) sur des supports métalliques.

Les ailettes ont pour fonction d’aléser le bois. Elles se cassent au contact de la panne métallique.

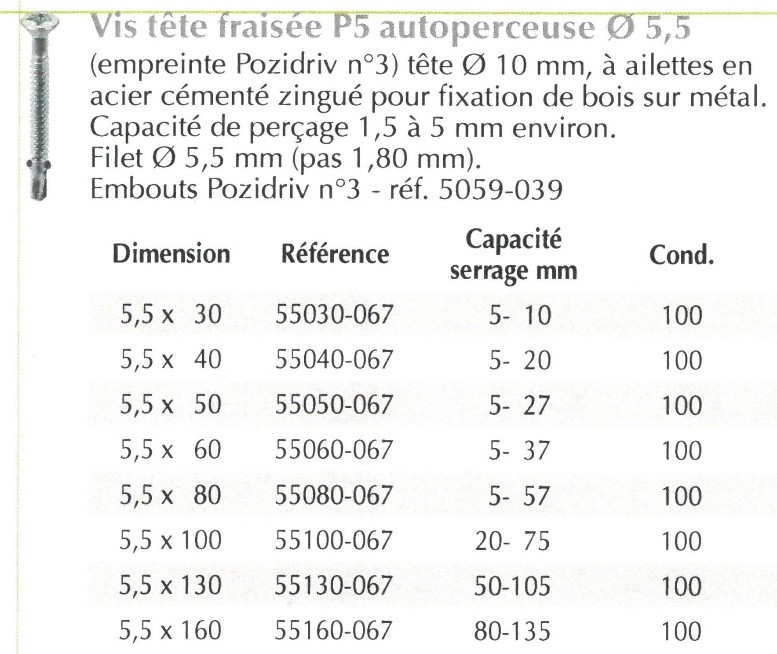

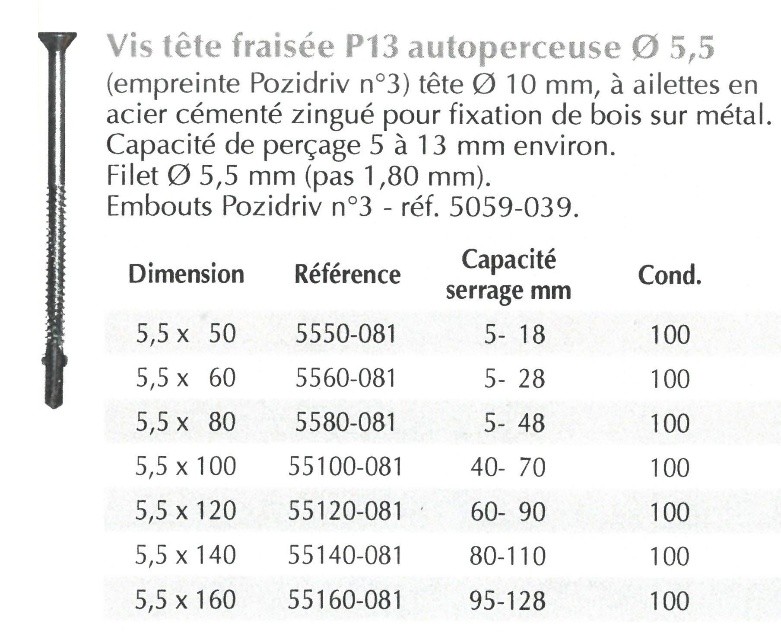

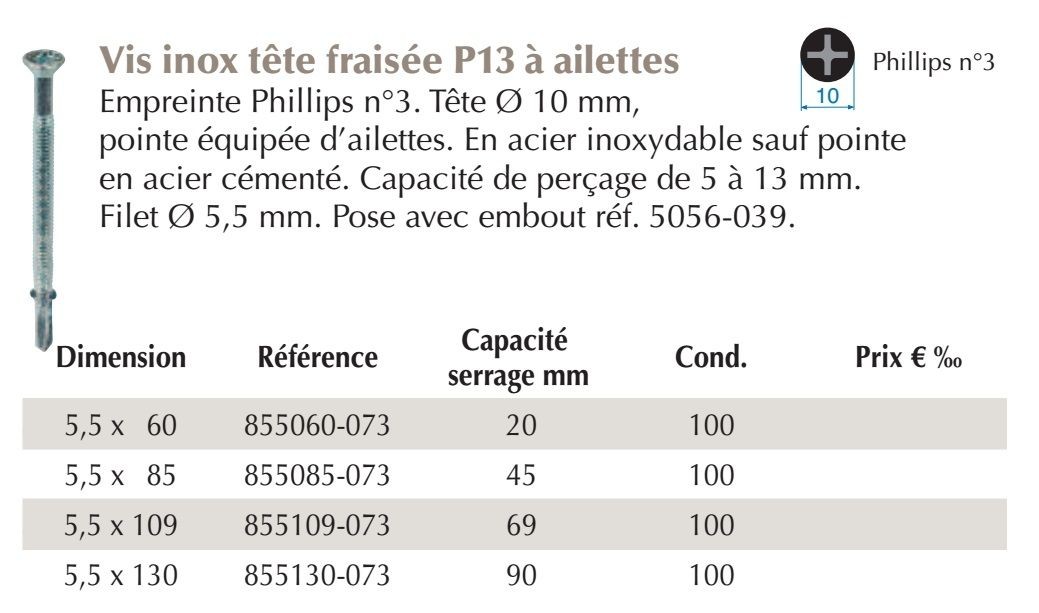

Ces vis sont disponibles en acier zingué et en acier inoxydable et dans différentes capacités de perçage (en fonction de l’épaisseur du support métallique : de 2 à 13 mm).
