Crochet pour couverture plaque sous tuile sur poutrelle métallique

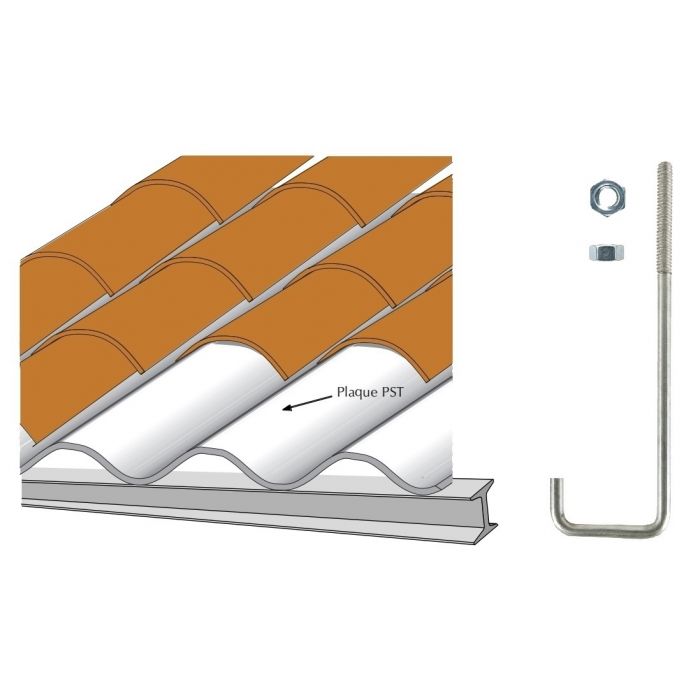

situation crochet couverture plaque sous tuile

Plus de vues

Documents et Détails Produit
Conditionnement 100
Réf. crochets pst poutrelle metallique
Fiche Technique visionner

Se référer au schéma en image pour différencier IPN et IPE

A associer avec une rondelle d'étanchéité et plaquette adaptée à la forme de la couverture

Pour information le dépassement D pour la fixation en sommet d’onde des plaques sous tuile est de 100 mm

Note : les plaques fibres-ciment de toiture sont également appelées usuellement « plaque fibrociment » ou « plaque fibro ».



L’utilisation de crochets pour la fixation des plaques PST (Plaque Sous Tuile) sur charpente métallique demeure une solution simple et efficace. Il s’agit d’une méthode de fixation traditionnelle qui a largement fait ses preuves.

Le crochet doit être adapté à la poutrelle de la charpente métallique.

Le pré-perçage des plaques sous tuile en fibres-ciment en sommet d’onde doit être réalisé par un foret à un diamètre supérieur de 1mm à celui du crochet, soit 9mm (le diamètre du filetage du crochet est égal à 8mm), suivant les préconisation du cahier de prescriptions techniques (CPT) des plaques sous tuiles ou les Avis techniques des fabricants de plaques PST.

Le blocage final et l’étanchéité sont réalisés par les plaquettes et rondelles d’étanchéité prévues à cet effet (rondelle EPDM placée sous la plaquette). Le serrage de la plaquette sur la plaque sous tuile en fibres-ciment est réalisé à l’aide d’un écrou vissé sur la partie filetée du crochet dépassant de la plaque.

 En compléments:

Des compléments d’étanchéité (joints mastics butyl circulaire) sont parfois nécessaires : voir page produit

Pour obturer les ondes en bas de toiture (sablière ou égout) des plaques sous-tuiles, nous proposons des closoirs en mousse au profil de la plaque PST

Pour éviter l’intrusion de petits animaux en bas de toiture, tout en gardant la ventilation en sous face des plaques, nous proposons des closoirs peigne à dents.




HT : 104,39 € TTC : 125,27 €
Par 100 unités

Disponibilité : Disponible

* Champs obligatoires

HT : 104,39 € TTC : 125,27 €
Nombre unités total : 100

DESCRIPTION

Crochet Ø8 SN de forme type A, galvachaud, pour fixation de couverture plaque sous tuile sur poutrelle métallique.
Ecrou compris.
