Qu'est-ce que le faîtage, les rives, l'égout d’un toit ? Quelles fixations utilisées ?

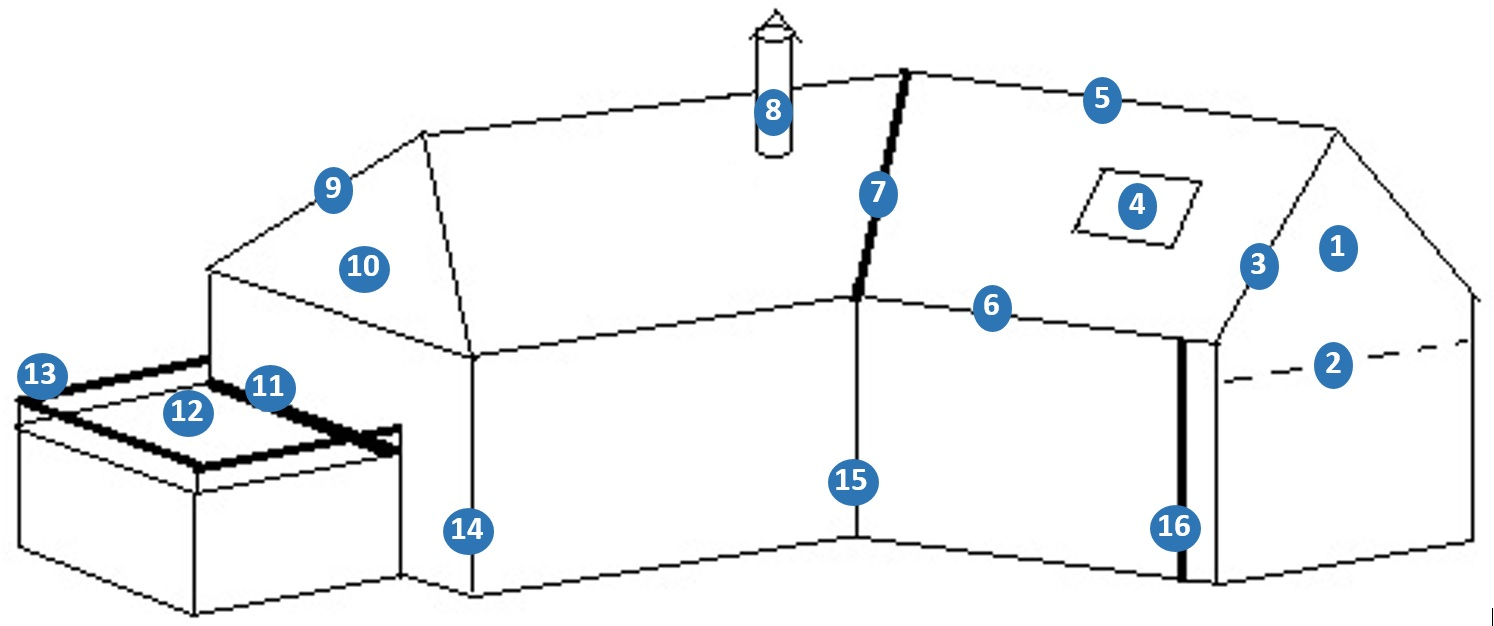

1- Pignon |
7- Noue |
13- Acrotère |
2- Nez de dalle |
8- Sortie de toiture |
14- Angle sortant |
3- Rive |
9- Arêtier |
15- Angle rentrant |
4- Fenêtre de toit |
10- Croupe |
16- Descente d’eaux |
5- Faîtage |
11 - Solin |
|
6- Egout (sablière) |
12 - Toiture terrasse |
|

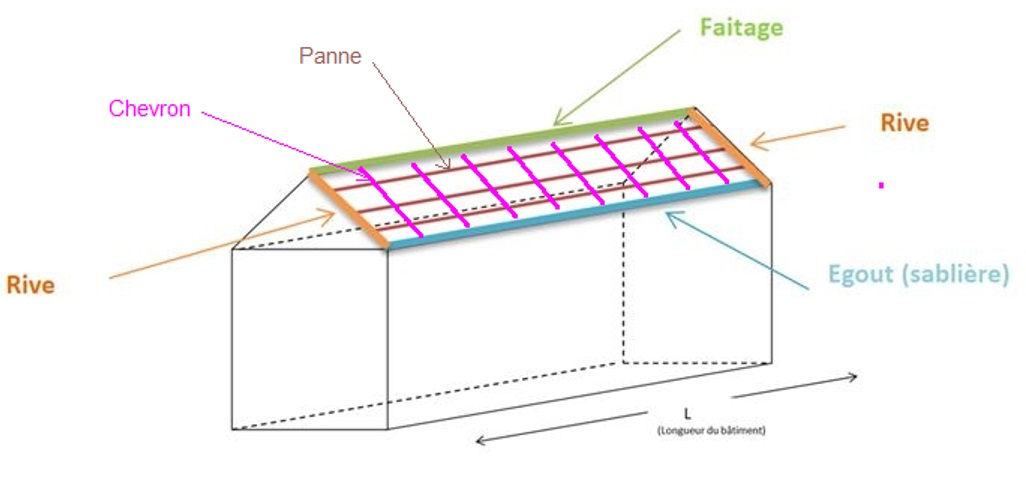

En haut du toit, nous avons le « faîtage », avec les « pannes faîtières ». Voir en vert sur le schéma
En bas de toit (bas de rampant), nous avons l’égout, avec la panne sablière. Voir en bleu clair sur le schéma
Sur les côtés du toit (côtés du rampant), nous avons les rives. Voir en orange sur le schéma
En rouge nous avons les pannes intermédiaires
il existe différentes nature de panne :
- Les pannes en bois (chevrons en sapin par exemple)
- Les pannes en acier épais (poutrelles, laminés marchands IPE, IPN…)
- Les pannes en acier d’épaisseur 1,5 mm à 5 mm.
- Les pannes en béton avec insert acier.
Fixations de bacs acier au faitage et rives :
Au niveau du faîtage, les bacs acier sont habillés par accessoires façonnés de finition (bandeaux de faîtière, faîtière simple pente, faîtière double pente à bords découpés, demi-faîtière articulée à boudin…). Ces accessoires de finition sont des tôles planes pliées façonnées, qui ne sont plus compatibles avec les cavaliers. Il en est de même avec les bandes de rive. Il convient alors de remplacer les cavaliers par des rondelles à bossage.

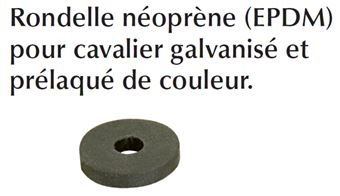

L’étanchéité au niveau de la fixation est réalisée avec des rondelles d’étanchéité néoprène EPDM. Ces rondelles ont un diamètre extérieur de 20 mm, une épaisseur égale à 3 mm. Le diamètre du trou est choisi en fonction de la tige de la fixation, de telle sorte que la rondelle montée soit serrante sur la partie lisse de la vis. Ainsi pour une vis de 6,3 mm, le trou de la rondelle sera égal à 5 mm pour serrer sur la tige de vis.
Fixations de tuiles au faitage et rives :

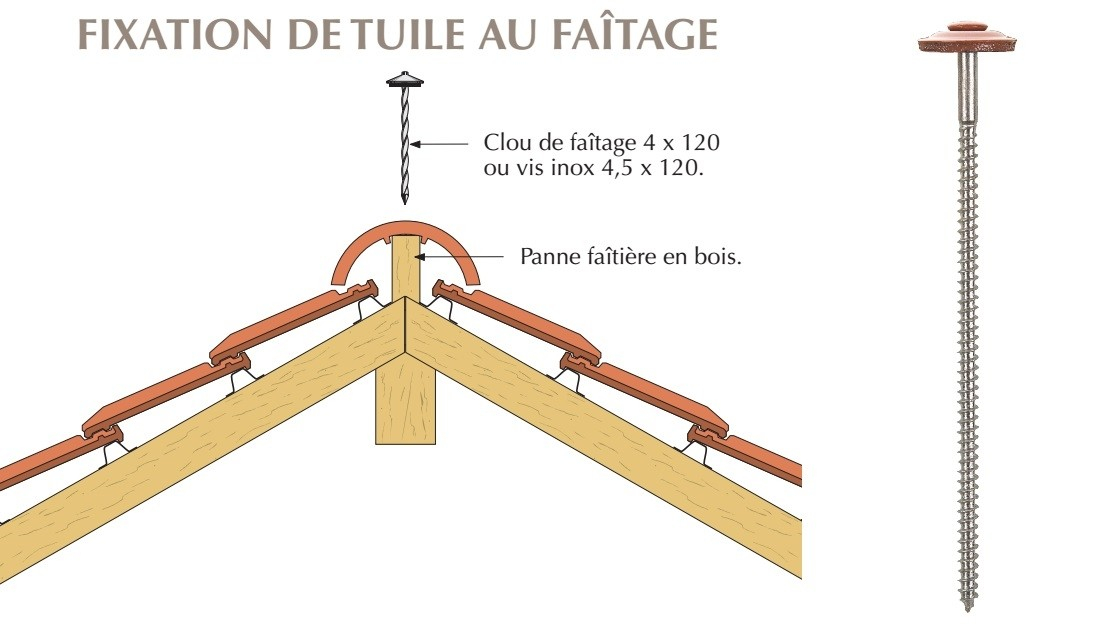

Vis inox Ø4,5 x 120 mm montée avec rondelle vulca Ø20, pour la fixation de tuile au faitage sur charpente bois.

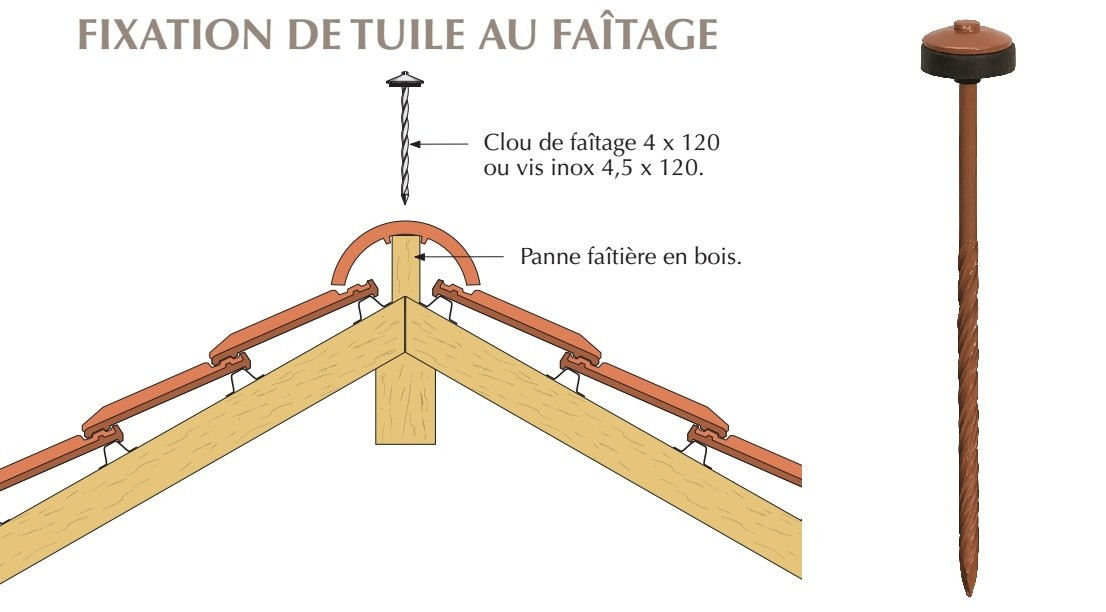

Pointe torsadée Ø4 x 120 mm, tête parapluie, laquée, avec rondelle néoprène montée, pour la fixation de tuile au faitage sur charpente bois.

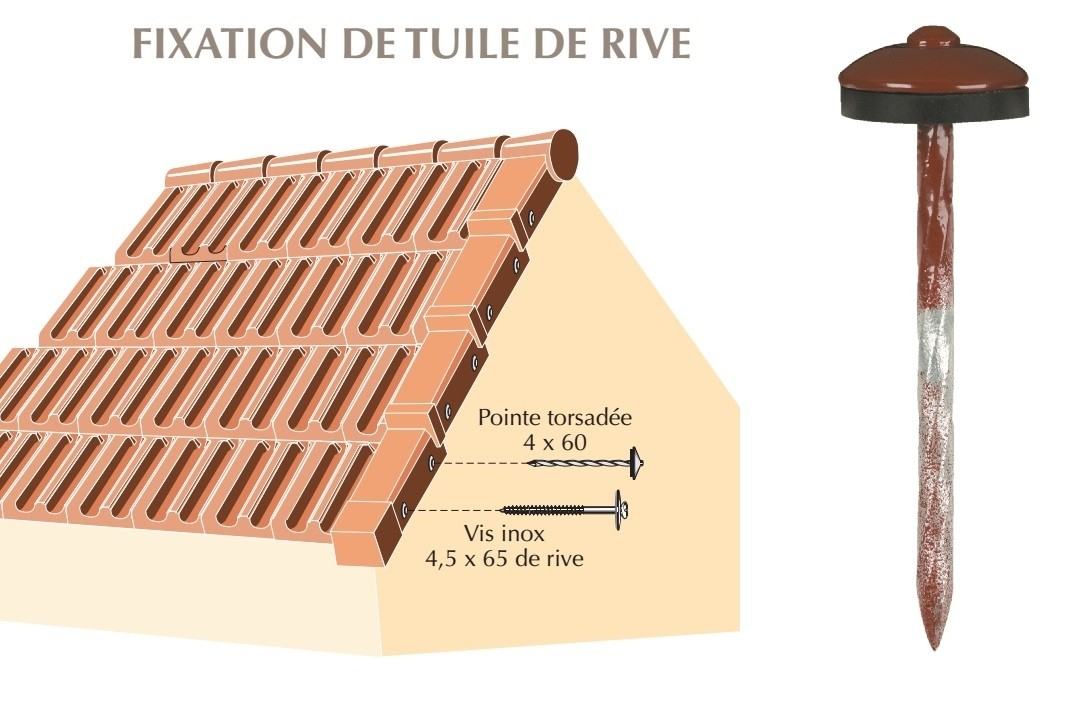

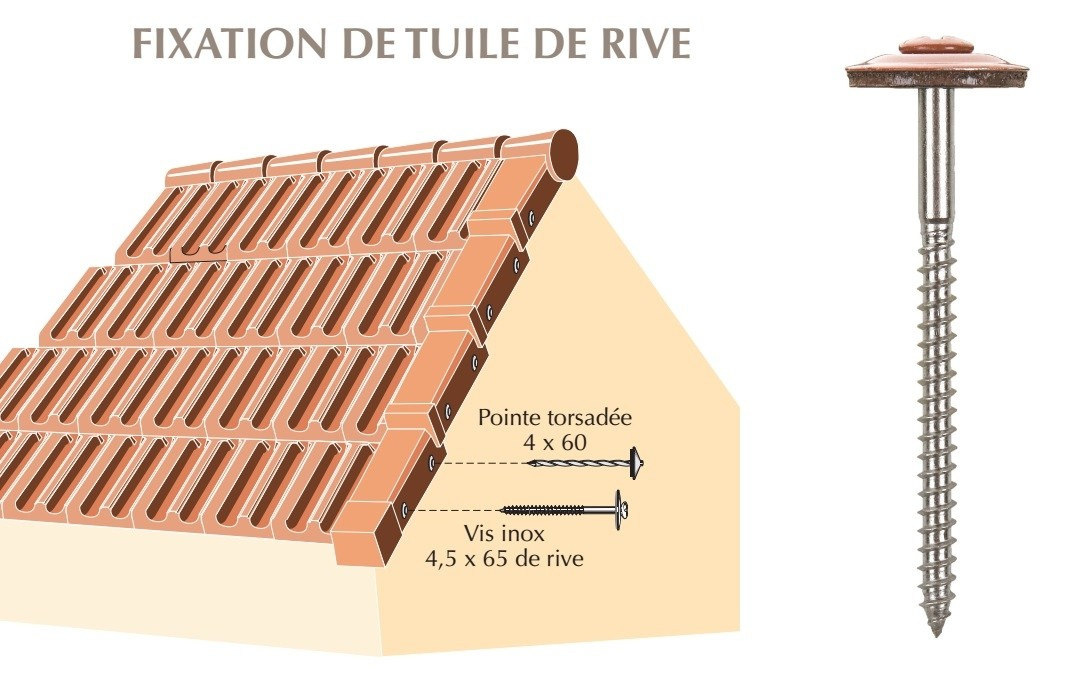

Vis inox Ø4,5 x 65 mm montée avec rondelle vulca Ø20, pour la fixation de tuile de rive sur charpente bois.
Pointe torsadée Ø4 x 60 mm, tête parapluie, laquée, avec rondelle néoprène montée, pour la fixation de tuile de rive sur charpente bois.
