COMMENT POSER ET FIXER UNE TOITURE TOLE TUILE / PANNEAU TUILE ?

Introduction

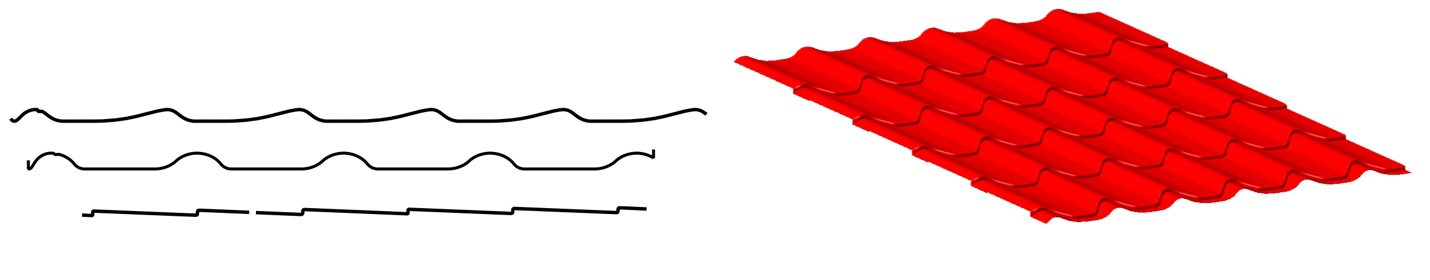

Les tôles tuiles (ou panneaux tuiles) sont des tôles en acier galvanisé laqué, elles sont très courantes, et proposées par tous les profileurs de tôles, bacs acier…Elle sont façonnées selon une multitude de forme de sorte qu’elles ressemblent à des tuiles.

tôles tuiles types

En haut du toit, nous avons le « faîtage », avec les « pannes faîtières ».  Voir en vert sur le schéma
En bas de toit (bas de rampant), nous avons l’égout (sablière). Voir en bleu clair sur le schéma
Sur les côtés du toit (côtés du rampant), nous avons les rives. Voir en orange sur le schéma

Sur le rampant de la toiture, nous avons les « pannes », qui sont disposées perpendiculairement par rapport à la pente du toit Voir en marron sur le schéma.

Les chevrons sont fixés perpendiculairement aux pannes, soit dans le sens de la pente. Voir en rose sur le schéma.

tôles tuiles schema

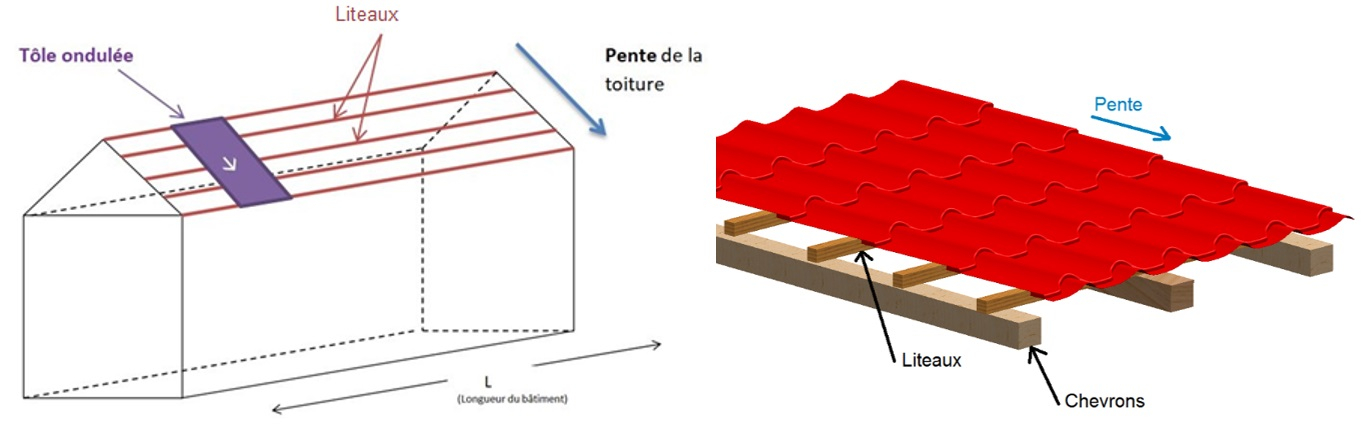

En couverture les tôles tuiles sont posées sur les « liteaux » qui sont eux-mêmes fixés sur les chevrons. Les tôles sont donc dans le sens de la pente de la toiture, perpendiculairement aux liteaux (les tôles sont posées dans le sens de leur longueur suivant la pente du toit). Voir en violet sur le schéma.
Les lignes des ondes sont dans le sens de la pente. On sait que l’eau va s’écouler sur le toit suivant la pente. Voir flèche blanche sur la tôle violette du schéma. La distance entre liteaux est appelé « le pureau », il est défini par la forme de la tôle.

tôles tuiles schema ok

Il existe donc différents types de liteaux, supportant les tôles tuiles :
-    Les liteaux en bois, de section courante 27x38 / 40x40 mm
-    Les supports continus en bois, ou volige bois

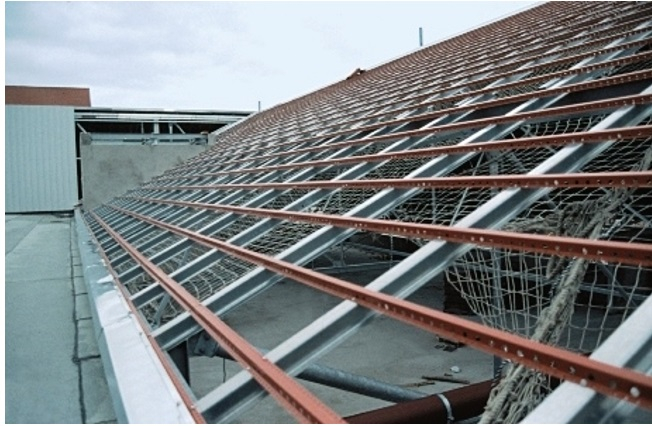

-    Les liteaux métalliques FAYNOT :

liteaux métalliques FAYNOT

VOIR CE PRODUIT

 Retour au menu

Fixation des tôles tuiles

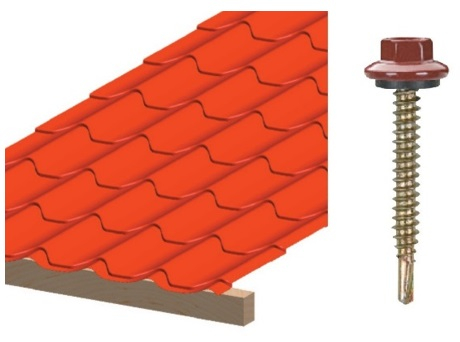

Fixation des tôles tuiles sur support bois :

Vis TH autoperceuse P1 4,8x38mm, zinguée, à tête hexagonale laquée et rondelle d'étanchéité monté.

Fixation de panneaux tuiles non isolées en creux d'onde sur support bois.

TH autoperceuse P1 tuiles

VOIR CE PRODUIT

Fixation des tôles tuiles sur liteau métallique FAYNOT :

Vis TH autoperceuse P1 6.3x25 mm, zinguée, à tête hexagonale laquée et rondelle d'étanchéité monté.

Fixation de panneaux tuiles non isolées en creux d'onde sur liteau métallique Faynot.

Fixation de panneaux tuiles

VOIR CE PRODUIT


Retour au menu

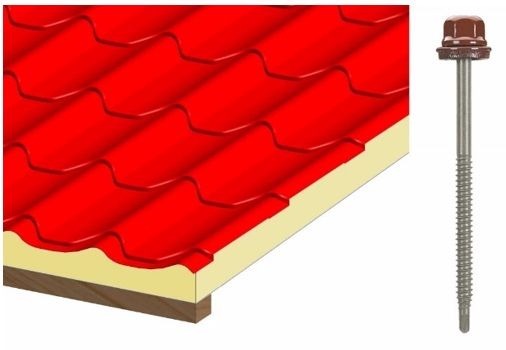

Fixation des tôles tuiles isolées

Vis TÊTALU autoperçeuse P1 Ø6,3, laquée de couleur, avec rondelle vulca montée.
Fixation de panneaux tuiles isolés en sommet d'onde sur panne bois.

Tête aluminium laquée hexagonale H13. Rondelle vulca Alu Ø16 mm naturelle montée sous tête. Corps de vis en acier cémenté avec revêtement TK12.

Capacité de serrage selon longueur :

- Vis Ø6.3x130 : 50 à 80 mm de capacité de serrage

- Vis Ø6.3x150 : 75 à 100 mm de capacité de serrage

- Vis Ø6.3x170 : 95 à 120 mm de capacité de serrage

Vis TÊTALU autoperçeuse P1

VOIR CE PRODUIT

Retour au menu

Couturage des tôles tuiles

Vis TH autoperceuse P1 Ø4.8x20 mm, zinguée, avec tête hexagonale laquée et rondelle d'étanchéité montée. Capacité de perçage : 4 x 0.75 mm d’acier maxi. Tête hexagonale H8, à embase Ø14. Utilisez la douille H8 lg.45 (réf. 4498-039).

Couturage des tôles tuiles

VOIR CE PRODUIT

 Retour au menu

Accessoires

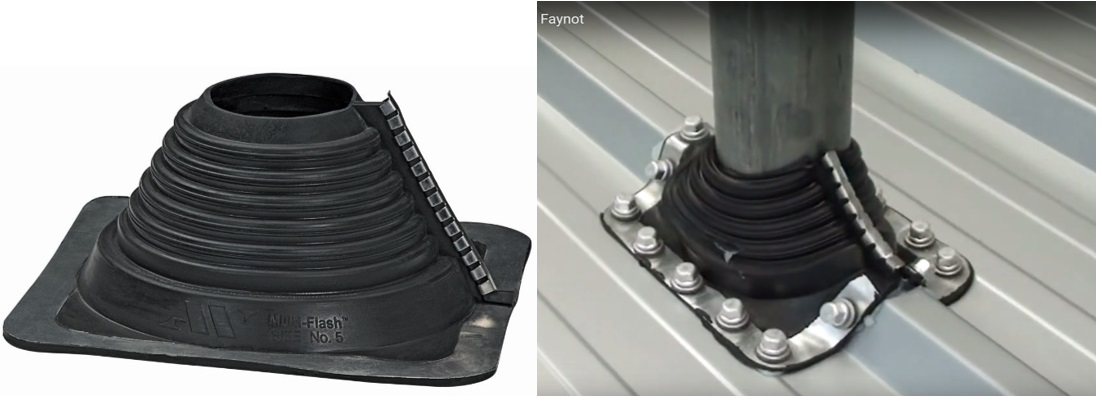

Manchons pour sorties de toiture :

Manchon Universel pour sortie de toiture ronde. Matériau : EPDM.

2 Types d'utilisations :
- Utilisation standard, en enfillant le manchon sur le tuyau
- Utilisation latérale, en découpant le manchon (selon l'ouverture prévue) afin de le passer autour d'un tuyau déjà en place. L'utilisation de la bride inox est indispensable dans ce cas).

Manchons vulcanisés sur embase en aluminium déformable. Ils résistent aux UV et intempéries.

Manchons vulcanisés

VOIR CE PRODUIT

Manchons vulcanisés video

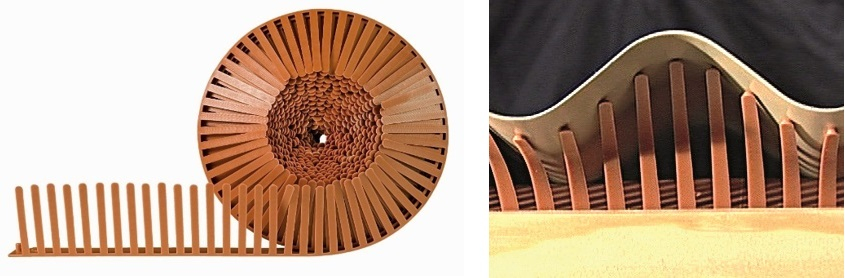

Closoir peigne en polypropylène, coloris rouge brique. Hauteur des dents : 55 mm

Closoir peigne en polypropylène

VOIR CE PRODUIT



Pilier Easy-Sarking

Permet de rehausser le chevronnage, afin d’y inclure une isolation par extérieur. Pilier en acier galvanisé à chaud Z275, breveté et spécialement conçu pour la création d’un chevronnage secondaire.

Disponible en 2 hauteurs 80 et 120 mm :

-        Le pilier de hauteur H120, permet d’obtenir une résistance thermique R = 8,0 m².K/W (280mm d’isolant au total avec le pilier, le chevron existant et le nouveau chevron, pour un λ35).

-        Le pilier de hauteur H80, permet d’obtenir une résistance thermique R = 6,8 m².K/W (240mm d’isolant au total avec le pilier, le chevron existant et le nouveau chevron, pour un λ35)

Tirefonds inclus Ø6x40, à embase, à visser, galvanisés à chaud, pour la fixation des piliers directement sur les chevrons existants et pour la fixation des nouveaux chevrons sur les piliers.



Pilier Easy-Sarking

VOIR CE PRODUIT

Gamme produits : https://www.faynot.com/isolation-thermique-exterieur/ite-couverture/piliers-et-accessoires.html

Pilier Easy-Sarking video
