Comment choisir et utiliser un tirefond ?

VOIR TOUS LES PRODUITS

Introduction

Les tirefonds sont des vis à bois, en acier doux bas carbone, disposant généralement d’une tête hexagonale.

On distingue les tirefonds à visser et à bourrer :


-    Les tirefonds à visser disposent d'un filetage identique aux vis à bois à pointe de vrille et s'installent à l'aide d'une visseuse ou à la clé :

tirefond-standard

Tirefond à Visser > mise en oeuvre en vidéo

-    les tirefonds à bourrer disposent quant à eux d'un filetage couché à pointe lisse et s'installent en grande partie au marteau :
tirefond a bourrer

Tirefond à bourrer > mise en oeuvre en vidéo

On distingue plusieurs types de tête :

type-tetes-tirefond

Caractéristiques et avantages du tirefond

=> Le tirefond se distingue d'une vis par le fait qu'il peut disposer d'un diamètre plus gros, généralement de Ø5 à Ø16 mm, permettant ainsi d’obtenir de meilleures performances à l’arrachement (plus le diamètre est important, plus on augmente la résistance à l’arrachement à profondeur d’ancrage constante).

Il existe beaucoup de tirefonds sur le marché disposant d’un simple zingage, mais cette protection est très limitée contre la corrosion (aucune garantie possible en extérieur).
Pour de bonnes performances contre la corrosion, les tirefonds peuvent être galvanisé à chaud au trempé ou être en acier inoxydable, permettant ainsi une utilisation en extérieur.

tirefond-inox(photo d'un tirefond inox)

Comment choisir son tirefond ?

Les éléments à prendre en compte sont : la qualité du tirefond, les normes associées à l'application, la taille, le diamètre, la matière.

=> Les tirefonds s’utilisent dans beaucoup de domaine et toujours sur support en bois, permettant la fixation d’éléments de couverture, bardage, ite, ou réaliser des assemblages divers…

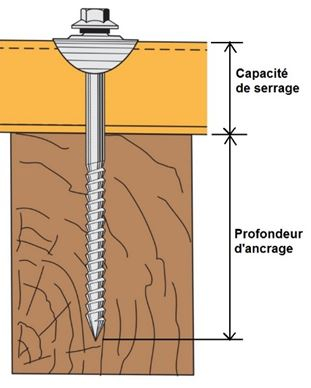

capacite-serrage-tirefond

Les différentes dimensions et leurs applications associées :

- Les tirefonds Ø5mm :

s’utilisent en isolation thermique par l’extérieur, pour la fixation complémentaire des équerres de bardages sur l’ossature secondaire en bois (5x40 en acier galvanisé)
tirefond-diam-5

VOIR CE PRODUIT


ou pour travaux divers (5x70 en acier zingué) ,
VOIR CE PRODUIT


Ils disposent d’une tête hexagonale de 8 mm.

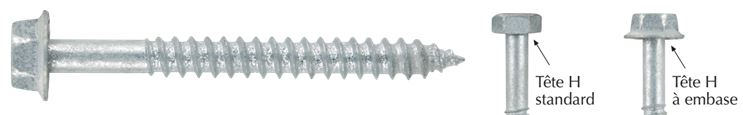

- Les tirefonds Ø6mm :

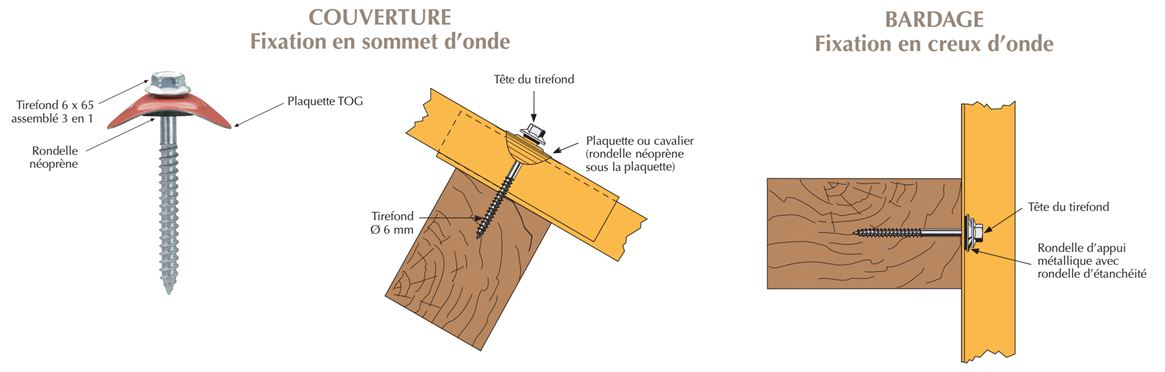

s’utilisent pour la fixation de couverture (tôles ondulées, petits profils, etc.) en sommet d’onde et bardage en creux d’onde sur pannes bois.
Ils disposent d’une tête hexagonale de 10 mm standard ou à embase. Disponibles en acier galvanisé, zingué, inox ou aluminium, avec filetage à bourrer ou à visser.tirefond-diam-6
tirefond-6x65-fixation
VOIR CETTE GAMME PRODUITS


ou pour travaux divers (6x30 à 6x80 en acier zingué)
VOIR CE PRODUIT

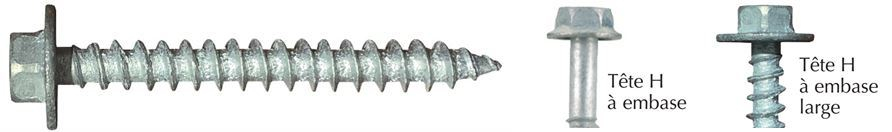

- Les tirefonds Ø7.5mm :


tirefond-diam-75
s’utilisent pour la fixation complémentaire des équerres de bardages sur l’ossature secondaire en bois
ou  en couverture en réparation (tôles ondulées, petits profils, etc.) en sommet d’onde. 65 mm, galvanisé à chaud.
Ils disposent d’une tête hexagonale de 10 mm à embase large, disponible en longueur 50 et 60 mm, galvanisé à chaud.
VOIR CETTE GAMME PRODUITS


- Les tirefonds Ø8mm

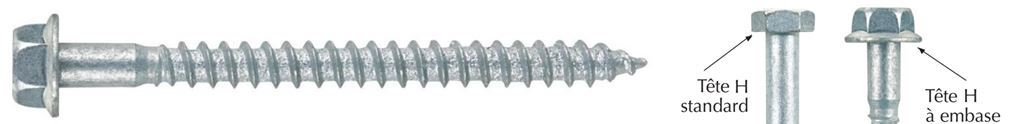

tirefond-diam-8
s’utilisent pour la fixation de couverture en sommet d’onde et bardage en creux d’onde sur pannes bois. Ils disposent d’une tête hexagonale de 13 mm standard ou à embase. Disponibles en acier galvanisé, zingué, inox ou aluminium, avec filetage à bourrer ou à visser.

Pour la fixation de bac acier en couverture en somment d’onde, on utilise en général un tirefond 8x100 mm
Voir la fiche produit Tirefond à visser 8x100
(il existe aussi avec filetage à bourrer, ou en acier inoxydable)

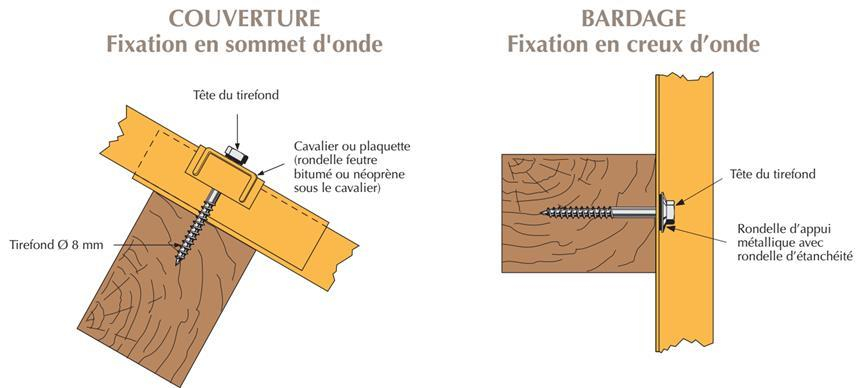

Il est indispensable d’associer au tirefond, un cavalier adapté à la couverture, ainsi qu’une rondelle d’étanchéité.

couverture-bardage-tirefond

Pour la fixation de plaque fibres-ciment en couverture en somment d’onde, on utilise en général un tirefond 8x120 mm,
Voir la fiche produit Tirefond à visser 8x120

(il existe aussi avec filetage à bourrer, ou en acier inoxydable)

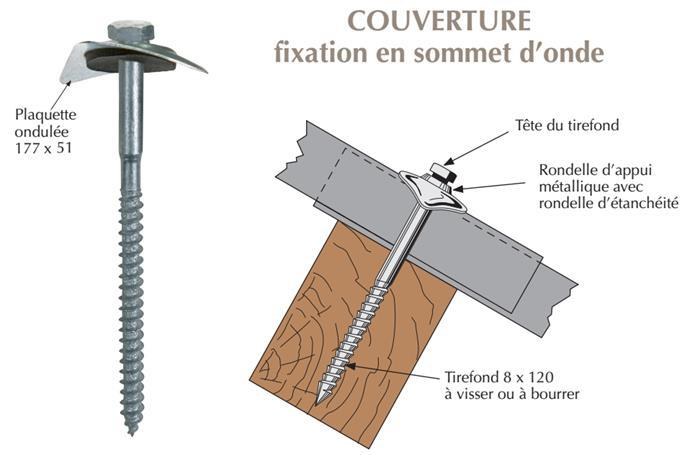

il est indispensable d’associer au tirefond, une plaquette adaptée, ainsi qu’une rondelle d’étanchéité – pensez au 3en1 :

tirefond-3en1
VOIR CE PRODUIT

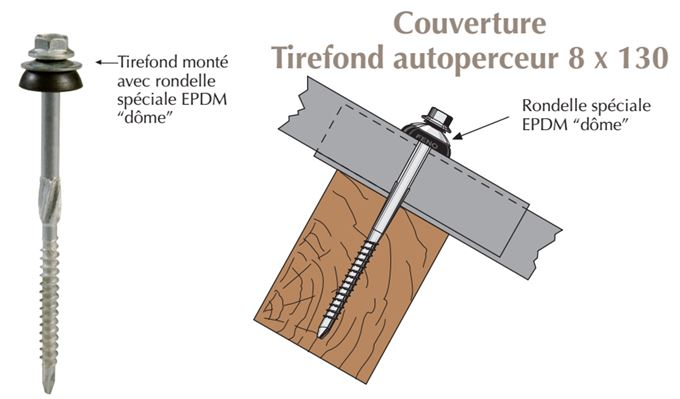

ou au tirefond Autoperceur:
tirefond-autoperceur
VOIR CE PRODUIT

Pour la fixation de plaque sous tuiles en fibres-ciment en couverture en somment d’onde, on utilise en général un tirefond 8x130 mm
Voir la fiche produit Tirefond à visser 8x130

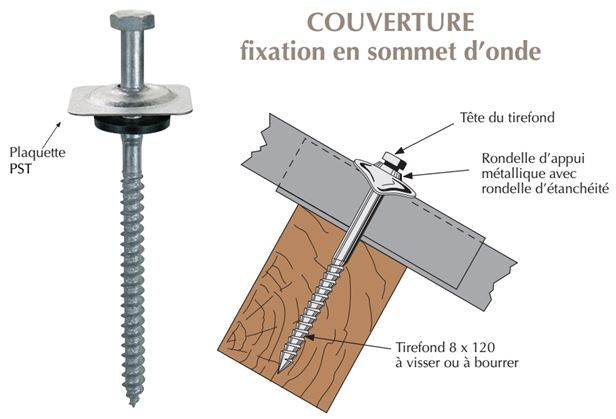

il est indispensable d’associer au tirefond, une plaquette adaptée, ainsi qu’une rondelle d’étanchéité – pensez au 3en1 :
tirefond-3en1-fibro
VOIR CE PRODUIT

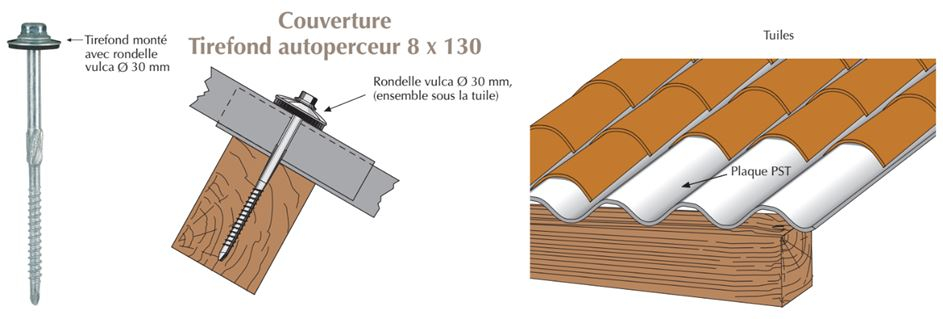

ou au tirefond Autoperceur :
tirefond-autoperceur-pst
VOIR CE PRODUIT


- Les tirefonds Ø10, Ø12, Ø16mm :

s’utilisent pour des travaux divers d’assemblage. Disponibles en acier galvanisé à chaud ou en acier zingué.
Dimensions disponibles :

- Ø10x60 à Ø10x160
VOIR CE PRODUIT

- Ø12x60 à Ø12x220
VOIR CE PRODUIT

- Ø16x100à Ø16x300
VOIR CE PRODUIT

Comment poser un Tirefond dans le bois

- Mise en place d’un tirefond à visser :

VOIR LA VIDEO

1-     Perçage de l’élément à serrer
2-     Mise en place des accessoires (plaquette, rondelle…)
3-     Visser le tirefond à l’aide d’une visseuse et de la douille adaptées
4-     Stopper le vissage jusqu’au serrage optimal
comment-poser-tirefond-visser


- Mise en place d’un tirefond à bourrer :

VOIR LA VIDEO

1-      Perçage de l’élément à serrer
2-      Mise en place des accessoires (plaquette, rondelle…)
3-      Enfoncer le tirefond à l’aide d’un marteau et puis finir en le vissant
4-      Stopper le vissage jusqu’au serrage optimal
comment-poser-tirefond-bourrer

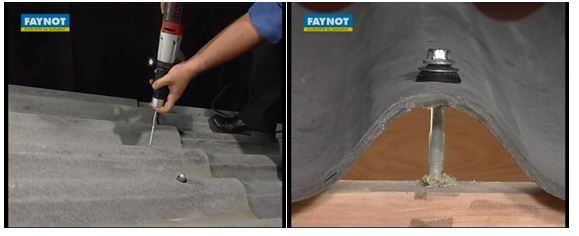

- Mise en place d’un tirefond autoperceur :

VOIR LA VIDEO

1-      Installer le tirefond à l’aide d’une visseuse et de la douille adaptées (pas besoin de pré-perçage grâce à la pointe foret et pas besoin d’autre accessoire, puisque le tirefond est monté avec une rondelle d’étanchéité spéciale)
2-      Stopper le vissage jusqu’au serrage optimal
comment-poser-tirefond-autoperceur

Comment poser un Tirefond dans le béton

Cas d’utilisation des tirefonds pour support béton

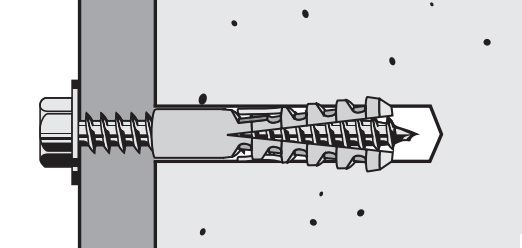

Les tirefonds (à visser) sont des vis à bois, mais ils peuvent tout à fait être utilisés sur des supports en béton (parpaing, brique…), lorsqu’ils sont associés à des chevilles plastiques:

tirefond-beton
cheville-plastique-tirefond
Voir la fiche produit Cheville quadruple expansion multi matériaux

Autres fixations pour les supports en béton

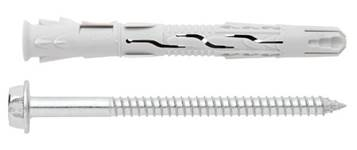

-        Les chevilles plastiques :
Pour la fixation de charges légères sur supports pleins ou creux
fixation-beton-leger

avec vis tête hexagonale : VOIR CE PRODUIT

avec vis tête fraisée : VOIR CE PRODUIT

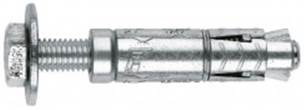

-        Les chevilles métalliques :

cheville-metallique-beton

avec tête hexagonale e acier zingué : VOIR CE PRODUIT

avec tête fraisée en inox : VOIR CE PRODUIT

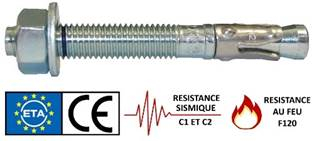

-        Les Goujons d’ancrage homologués :
Pour la fixation la fixation de charges lourdes sur béton plein

goujon-ancrage-beton

Pour béton ancien : VOIR CE PRODUIT

Pour béton neuf : VOIR CE PRODUIT

VOIR TOUTE NOTRE GAMME D'ANCRAGE

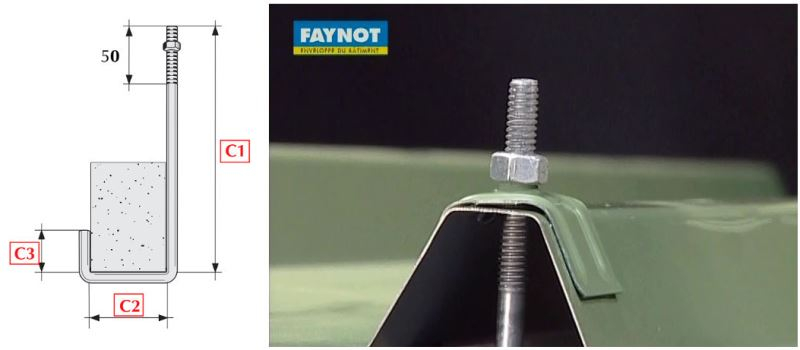

Cas de la fixation d’une toiture sur panne béton

Dans ce cas il est préférable de se tourner vers des crochets
La taille du crochet dépend de la taille de la panne béton ainsi que de la couverture :

crochet-forme-A-panne-beton

VOIR CE PRODUIT

L’équipe Faynot est à votre disposition pour vous conseiller
